合洁电子净化工程：百级PCB洁净工程建设技术要求和设计布局

　　百级芯片洁净厂房的建设技术要求和设计布局是确保芯片生产质量的关键。以下是合洁科技电子洁净工程公司对其技术要求和设计布局的详细阐述：

　　一、技术要求

　　1、洁净度等级：

　　百级芯片洁净厂房的洁净度等级要求极高，即车间内每立方米的空气中尘埃粒子数不超过100颗粒径大于0.1微米的粒子。

　　2、建筑装饰材料：

　　墙面、地面和天花板应采用不易积尘、易于清洁的材料，如不锈钢板、铝板、PVC地板、环氧自流平地坪等。

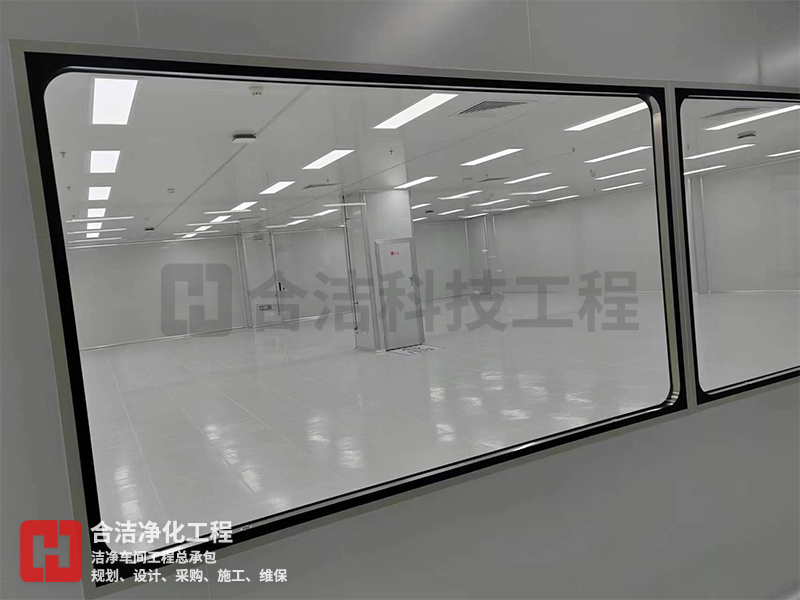

　　门窗应采用密封性好的材质，如彩钢板单向弹簧门和铝合金窗，并设置自动感应门以减少人员进出时带入的灰尘和微生物。

　　3、空气净化系统：

　　设计一套高效、稳定的空气净化系统，包括初效过滤器、中效过滤器、高效过滤器(HEPA)以及紫外线杀菌器等设备。

　　送风口和回风口的位置应合理设置，以确保室内气流均匀、稳定，避免死角和涡流的产生。

　　4、温湿度控制：

　　温度和湿度的波动范围应控制在一定限度内，如温度控制在20°C25°C，湿度控制在45%65%RH之间。

　　5、照明与防静电：

　　选用无尘、易清洁的LED灯具，其布置应充分考虑工作面的照明需求，避免产生眩光和阴影。

　　照明系统应具有防静电功能，同时设置防静电地板、接地系统等安全防护设施。

　　6、其他要求：

　　配备相应的消防设施和紧急出口等应急设施。

　　设置通风系统、空调系统等配套设施，其安装位置应合理，不影响车间的正常生产和操作。

　　二、设计布局

　　1、功能区域划分：

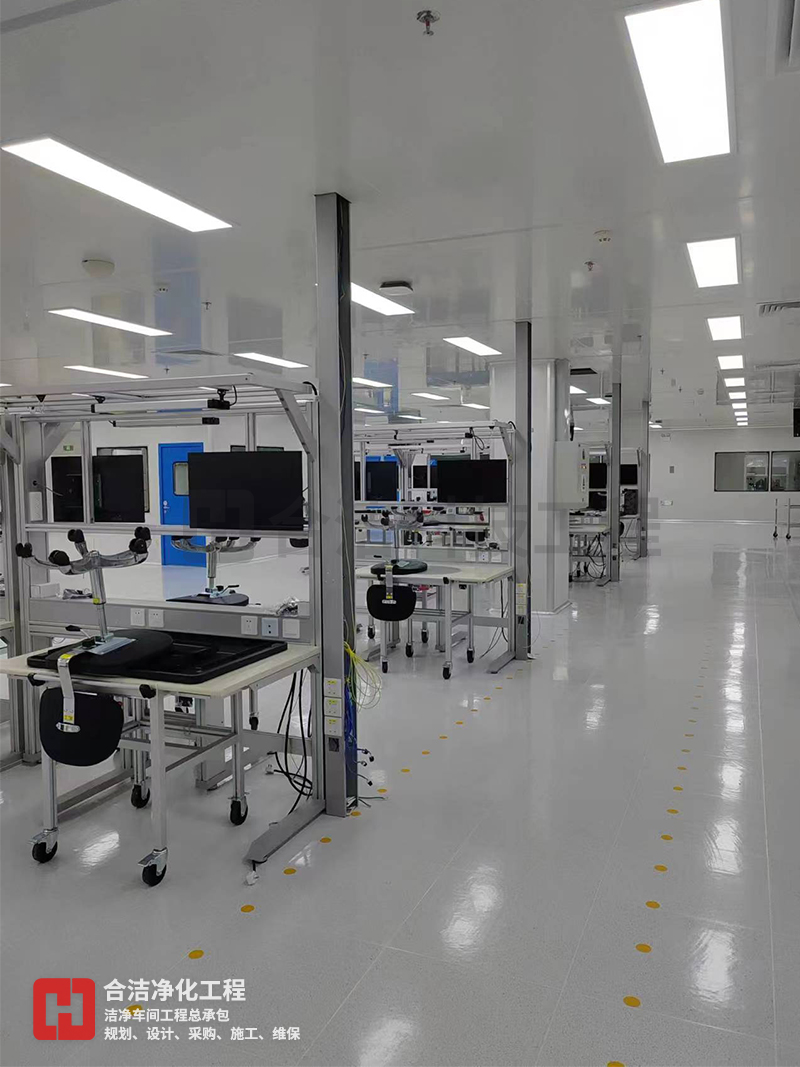

　　综合考虑生产工艺流程、设备布局和人员流动情况，合理规划车间的各个功能区域，如原料区、生产区、测试区、成品区等。

　　生产区可进一步细分为前道加工区、组装区、测试区等，各区域间通过气闸室或缓冲间连接。

　　2、人流和物流通道：

　　设置合理的人流和物流通道，确保操作人员能够高效、有序地完成工作。

　　车间进出口应设置缓冲区，并配备风淋室等净化设施。

　　3、平面布局：

　　平面布局是设计的核心之一，需确保各区域之间的有效隔离，减少交叉污染的风险。

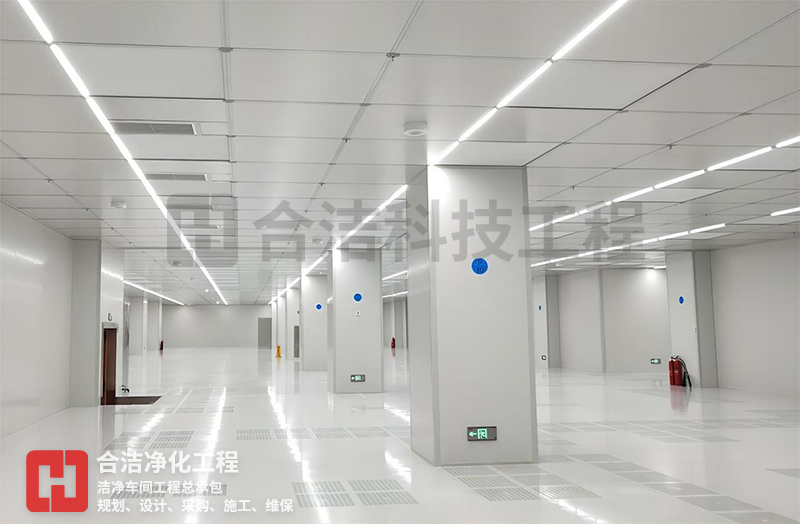

　　洁净区设置为矩形，四周设有洁净走道。洁净区洁净等级为100级，洁净走道为万级，增强了厂房对不同生产工艺的适应性及灵活性。

　　4、管线系统：

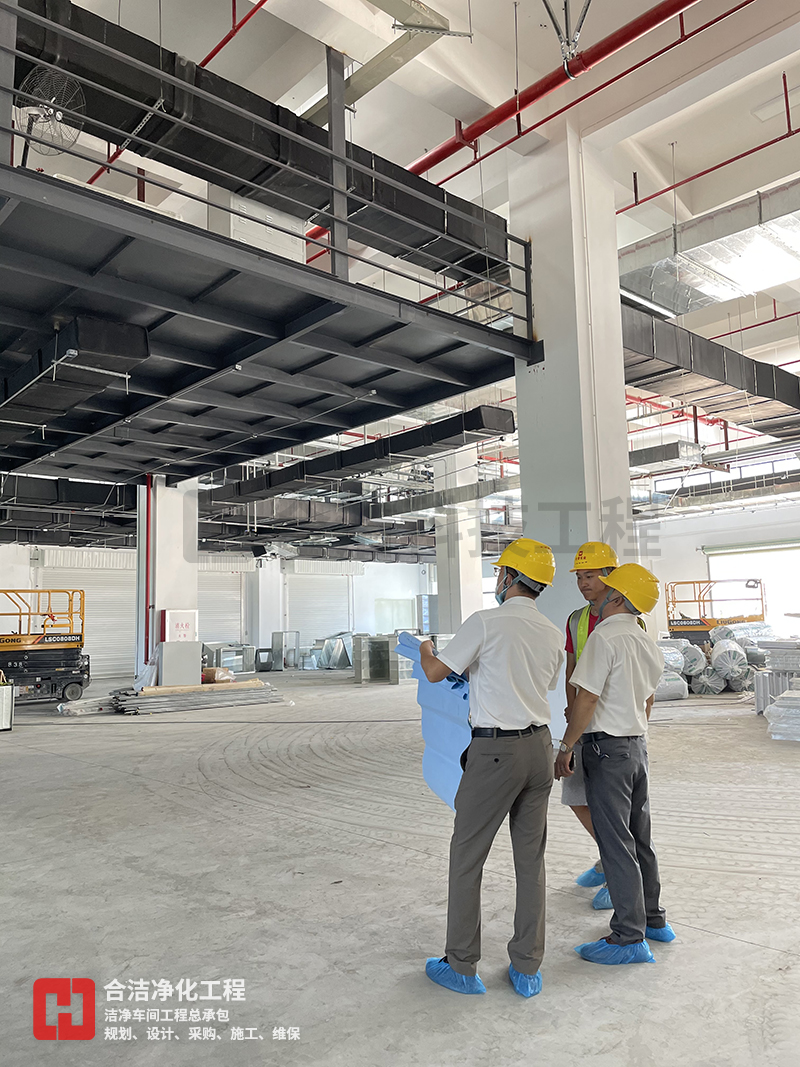

　　综合考虑风、水、多种气体、多种电气线路等多种管线系统的综合排布。

　　遵循“有压管让无压管、水电管让风管、小管让大管”等原则，并尽量使用联合支架以减少空间占用和冲突。

　　5、特殊要求：

　　在满足生产需求的状况下，气流组织能够采用局部工作区空气净化与全室空气净化相结合的模式，以增进运行过程中的节能成效。

　　对于特气使用颇为频繁的厂房，还需要依照生产规范装配新风系统和通风系统。

　　综上所述，百级芯片洁净厂房的建设技术要求和设计布局需要综合考虑多个方面的细节。通过科学合理的设计和严格的施工管理，可以确保车间达到高洁净度、低污染、稳定可靠的生产环境要求，从而提高产品质量和生产效率。
