合洁净化工程：4000平方千级PCB洁净车间的FFU设备配置

  　　在配置4000平方芯片千级无尘车间的FFU(风机过滤单元)设备时，需要综合考虑多个因素，以确保车间的洁净度、运行效率和能耗达到预期要求。以下是合洁科技电子净化工程公司给出的一个详细的配置方案：

  　　一、FFU布置的基本原则

  　　1、均匀分布：FFU应根据换气次数、高效过滤器的过滤效率、送风量以及灯具等均匀分布在车间内，以获得较好的风速和过滤效果。

  　　2、关键区域加密：在生产线上的关键工艺区域，如芯片封装、测试等环节，对洁净度的要求更高，可以适当增加FFU的布置密度。

  　　3、气流组织：考虑车间的布局、设备布置以及障碍物等因素，以确保气流能够顺畅流动，避免形成涡流或死角。

  　　二、FFU数量的计算

  　　1、换气次数法：

  　　换气次数是计算FFU数量的基础参数。对于千级洁净车间，换气次数通常在50~60次/h之间。

  　　计算公式：FFU的数量 = 车间体积 × 换气次数 ÷ FFU的额定风量。

  　　示例：假设车间的高度为3米，则车间的体积为4000平方米 × 3米 =
12000立方米。若每台FFU的额定风量为1000m³/h，换气次数为50次/h，则FFU的数量为：12000m³ × 50次/h ÷ 1000m³/h =
60台。

  　　2、风速法：

  　　风速是指空气在车间内的流动速度，对于千级洁净车间，风速通常在0.3~0.5m/s之间。

  　　计算公式：FFU的数量 = 车间面积 × 风速 ÷ FFU的额定风量。

  　　示例：若每台FFU的额定风量为1000m³/h，且假设FFU的送风面积为1.5平方米(取决于FFU的规格和布置方式)，则每台FFU的送风风速为：1000m³/h
÷ 1.5m² = 0.185m/s(转换为秒速)。这个风速远低于期望的0.4m/s，因此需要根据车间的面积和期望的风速来调整FFU的数量和布置方式。

  　　三、FFU的具体布置方案

  　　1、均匀布置：在大多数情况下，FFU应均匀布置在车间的顶部，以确保空气能够均匀分布在整个车间内。可以将FFU按照网格状布置，每个网格的大小可以根据FFU的送风面积和期望的风速来确定。

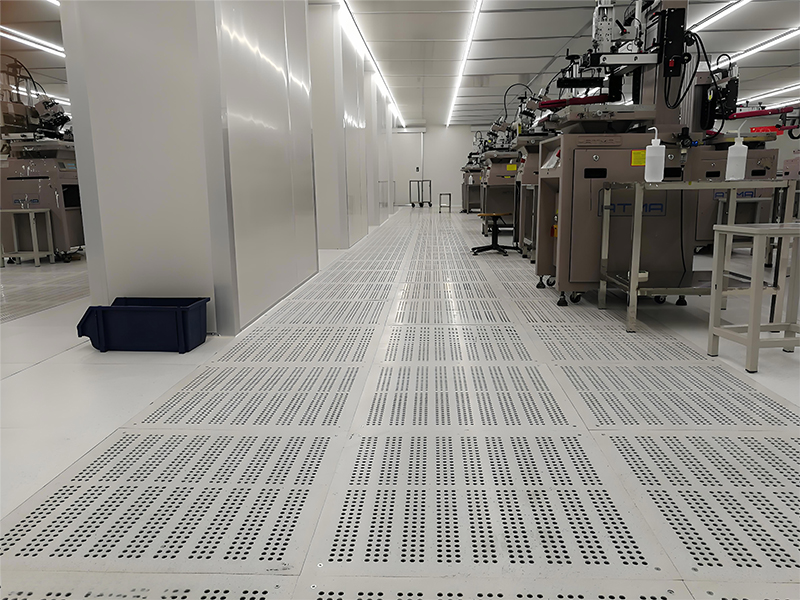

  　　2、高架地板回风：底部可以采用高架地板回风方式，以形成有效的空气循环和过滤。高架地板下方可以设置回风管道和过滤器，将车间内的空气通过高架地板送回FFU进行过滤和再循环。

  　　3、安装位置与高度调整：FFU通常被安装在天花板上，但也可以根据需要安装在墙壁上等其他位置。在安装时，应确保FFU的进风口和出风口畅通无阻，避免被障碍物遮挡。同时，根据不同的工艺需求，在特定区域可以适当调整FFU的安装高度以满足工艺流程的要求。

  　　四、注意事项

  　　1、FFU的额定风量：选择FFU时，需要特别注意其额定风量是否与车间的换气次数和风速要求相匹配。额定风量过大的FFU可能会导致能耗增加和噪音问题;而额定风量过小的FFU则可能无法满足车间的洁净度要求。

  　　2、备用FFU：为了确保车间的连续运行和可靠性，建议在布置FFU时预留一定的备用量。这样，在某一台FFU出现故障时，可以迅速启用备用FFU以维持车间的洁净度和风速要求。

  　　综上所述，4000平方芯片千级无尘车间的FFU配置是一个复杂而细致的过程。通过综合考虑车间的尺寸、工艺要求、换气次数、FFU的额定风量以及车间的布局和气流组织等多个因素，可以制定出科学合理的FFU布置方案，以确保车间的洁净度和运行效率达到预期要求。
