合洁科技电子净化工程：半导体洁净厂房布局与设计施工原则

  　　在电子制造行业中，无尘车间的布局与设计是确保产品质量和生产效率的核心环节。随着半导体、显示面板、精密电子元件等产业的快速发展，对生产环境的洁净度要求日益严苛。合洁科技电子净化工程公司将系统阐述无尘车间的设计原则、空间规划要点以及技术实现路径，为行业提供可落地的解决方案。

  　　一、洁净度分级与工艺需求匹配

  　　国际标准化组织(ISO)制定的ISO 14644-1标准将洁净室分为9个等级，其中ISO Class 1-5级适用于大多数电子制造场景。以半导体晶圆制造为例，光刻工艺区域通常要求达到ISO Class 3级(每立方米空气中≥0.1μm粒子数≤1000个)，而封装测试区域可放宽至ISO Class 5级。设计时需建立"工艺-洁净度"映射矩阵，例如：

  　　晶圆切割区：ISO Class 4级

  　　芯片贴装区：ISO Class 5级

  　　成品检验区：ISO Class 6级

  　　二、空间动线规划的三重优化

  　　1、人流物流分离原则

  　　采用"单向流"设计，人员通过风淋室→更衣间→缓冲间的三级净化流程进入，物料则通过传递窗或双层气闸进行净化。某AMOLED面板厂案例显示，采用环形物流系统后，交叉污染率降低62%。

  　　2、压差梯度控制

  　　核心工艺区保持正压差(+15Pa)，辅助区维持+10Pa，走廊设置过渡区(+5Pa)。微电子企业实测数据表明，合理的压差梯度可使外部污染物渗透量减少85%以上。

  　　3、设备布局热力学模型

  　　运用CFD仿真技术优化设备排布，将产热设备(如回流焊机)集中在下风向，与精密检测设备保持≥3m间距。某存储芯片工厂通过热流模拟，使工作区温度波动控制在±0.5℃内。

  　　三、空气处理系统的关键技术

  　　1、FFU(风机过滤单元)矩阵设计

  　　顶棚布置高效过滤器(HEPA/ULPA)，换气次数根据洁净等级调整：

  　　ISO Class 3级：500-600次/小时

  　　ISO Class 5级：200-300次/小时

  　　采用变频控制系统可节能30%-40%。

  　　2、分子污染控制

  　　针对AMC(气态分子污染物)，配置化学过滤器组合：

  　　酸性气体：浸渍碳酸钠的活性氧化铝

  　　碱性气体：磷酸浸渍的活性炭

  　　某硅片厂引入AMC监控系统后，产品良率提升2.3个百分点。

  　　四、材料选择的工程实践

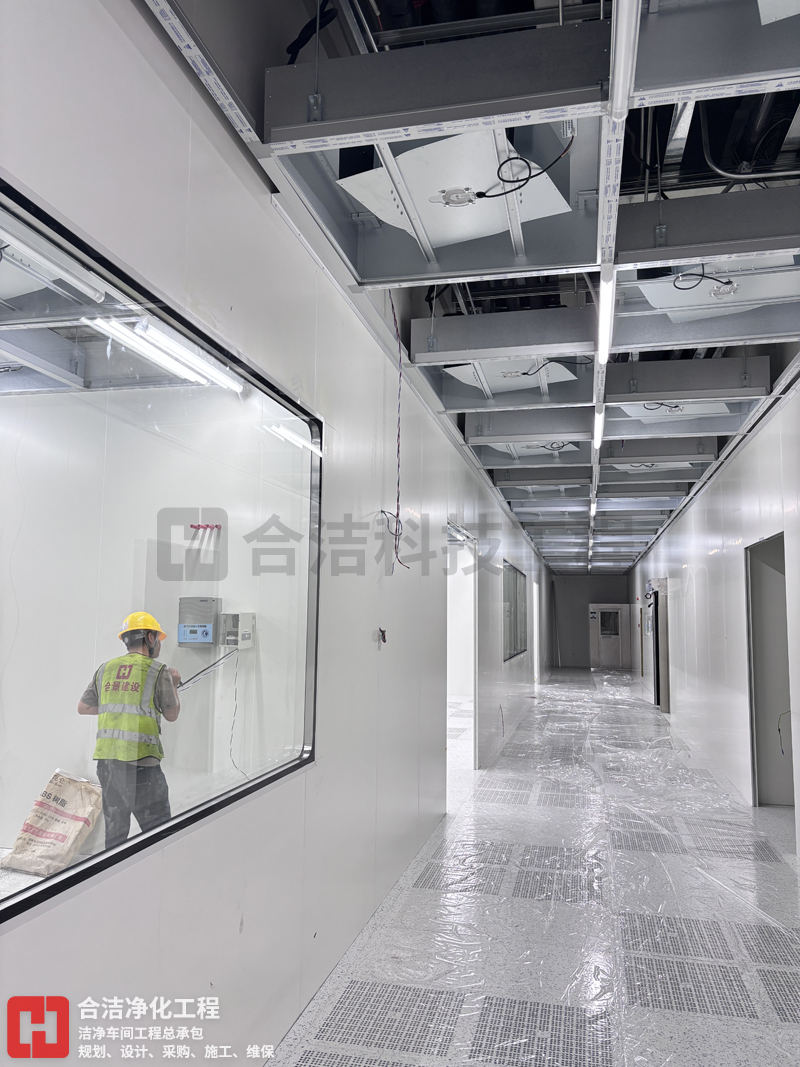

  　　1、墙体系统

  　　双层彩钢板夹芯结构(厚度50-100mm)，接缝处采用导电胶条密封，表面电阻需控制在10^4-10^9Ω之间以满足ESD防护要求。

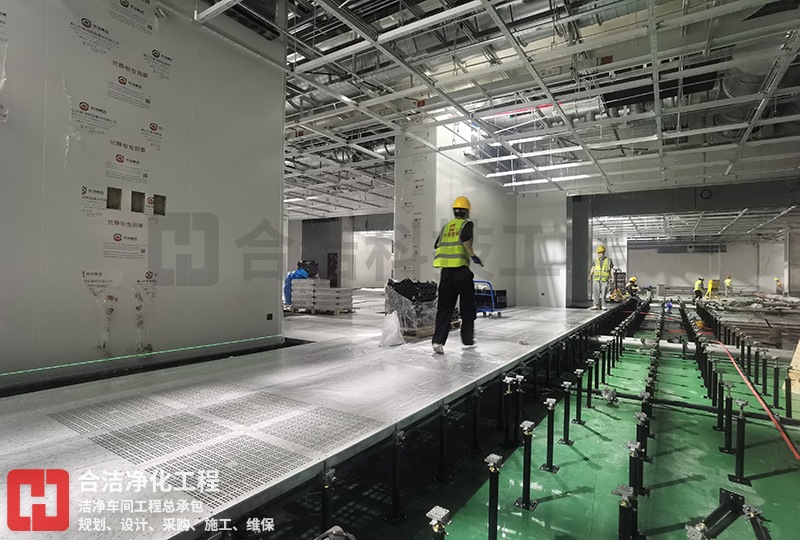

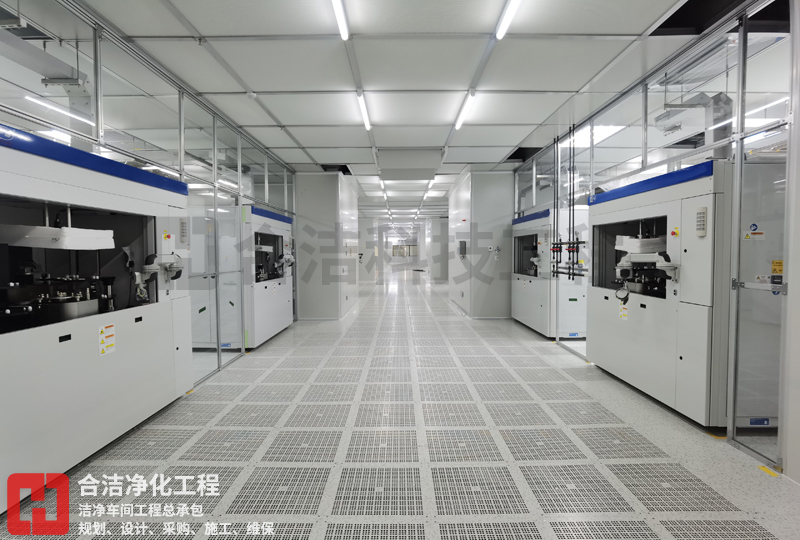

  　　2、地面处理

  　　环氧自流平地坪(厚度2-3mm)或PVC导静电地板，摩擦电压需<100V。某传感器工厂改用聚氨酯地坪后，静电损伤率下降70%。

  　　五、智能化运维体系构建

  　　1、实时监测系统

  　　部署粒子计数器(0.1-5μm六通道)、温湿度传感器、压差变送器等，数据刷新频率≤10秒。通过机器学习算法可提前2小时预测过滤器失效。

  　　2、数字孪生应用

  　　建立BIM模型实现虚拟巡检，某Micro LED厂商应用后，故障响应时间缩短至15分钟内。

  　　六、能效优化策略

  　　1、热回收技术

  　　排风系统安装板式热交换器，可回收60%-70%的冷量。实际案例显示，年节约制冷能耗约120万度。

  　　2、动态风量控制

  　　基于人员定位系统调节局部送风量，某FPC柔性电路板车间实测节能率达25%。

  　　当前电子制造无尘车间正呈现三个发展趋势：模块化建造周期缩短至传统方式的1/3，洁净度自适应调节技术可将能耗降低18%，AI驱动的预测性维护使设备综合效率(OEE)提升12%。未来随着量子点显示、3D封装等新工艺的出现，对纳米级洁净环境的需求将推动等离子空气净化、超疏水表面等创新技术的应用。建议企业在规划设计阶段就引入全生命周期成本(LCC)评估模型，平衡初期投资与长期运营效益。
