合洁电子净化工程：PCB无尘车间建设施工关键要素与案例分析

  　　半导体洁净厂房作为高端制造业的核心基础设施，其设计质量直接关系到芯片良品率、生产效率和运营成本。随着5G、人工智能、物联网等技术的快速发展，全球半导体产业竞争加剧，洁净厂房的设计理念和技术标准也在不断升级。合洁科技电子净化工程公司将系统分析半导体洁净厂房设计的关键要素，并结合国内外典型案例，探讨下如何构建符合先进制程要求的洁净环境。

  　　一、洁净厂房设计的核心要素体系

  　　1、空气洁净度控制体系

  　　国际半导体产业协会(SEMI)标准将洁净室分为ISO 1-9级，其中7nm以下先进制程要求达到ISO 3级(每立方米≥0.1μm颗粒不超过1000个)。实现这一目标需要三重保障：

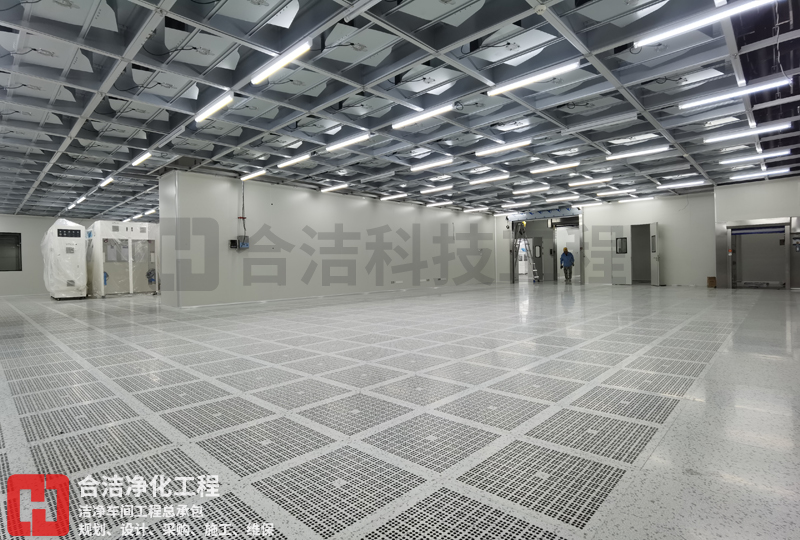

  　　气流组织设计：采用垂直单向流(Unidirectional Flow)模式，天花板FFU覆盖率需达80%以上，换气次数超过500次/小时。台积电5nm工厂采用"微环境+开放式洁净室"的混合设计，将关键设备区域洁净度提升至ISO 2级。

  　　过滤系统：末端HEPA/ULPA过滤器效率需达99.9995%以上，三星平泽工厂创新使用"三级过滤+化学过滤器"组合，有效控制AMC(气态分子污染物)。

  　　压差梯度：洁净区与非洁净区压差维持10-15Pa，光刻区需保持正压差最高。

  　　2、振动与微环境控制

  　　隔振系统：EUV光刻机要求振动速度小于1μm/s，中芯国际北京工厂采用"弹簧隔振器+气浮平台"双重隔离，基础振动控制在VC-D级。

  　　电磁屏蔽：关键设备区需满足<1V/m的电场强度要求，英特尔亚利桑那工厂使用全铜屏蔽室设计。

  　　3、智能化控制系统

  　　现代洁净厂房普遍采用BIM+IoT的数字化管理：

  　　西门子Desigo CC系统可实现温湿度波动控制在±0.1℃/±1%RH

  　　台积电18厂通过30000+传感器实现尘埃粒子实时监测与预测性维护

  　　二、特殊工艺需求解决方案

  　　1、化学品管理系统

  　　高纯气体管道采用EP级电解抛光不锈钢，表面粗糙度Ra<0.13μm

  　　联电厦门工厂创新使用"双套管"设计，将气体纯度维持在99.9999%以上

  　　2、节能技术集成

  　　热回收系统可降低30%能耗，长江存储武汉基地的MAU+DC系统年节电达2000万度

  　　华虹无锡项目采用变频FFU，风机能耗降低40%

  　　3、消防与应急系统

  　　早期烟雾探测系统(VESDA)灵敏度达0.005%obs/m

  　　格芯新加坡工厂设置Novec1230全淹没气体灭火系统

  　　三、典型实施案例解析

  　　1、台积电美国亚利桑那5nm工厂

  　　采用模块化洁净室设计，建设周期缩短30%

  　　创新使用"洁净隧道"连接不同洁净等级区域

  　　全厂区抗震设计满足0.3g峰值加速度要求

  　　2、中芯国际深圳12英寸厂

  　　首创"回"字形洁净室布局，物流效率提升25%

  　　晶圆搬运采用OHT天车系统，AMHS覆盖率100%

  　　屋面设置阻尼器集群，降低风致振动影响

  　　3、德州仪器成都封装测试厂

  　　实施"洁净岛"概念，关键区域洁净度比外围高2个等级

  　　使用磁悬浮FFU，噪声控制在52dB以下

  　　废气处理系统VOCs去除率>99%

  　　四、未来发展趋势

  　　1、数字孪生技术应用

  　　ASML与IMEC合作开发虚拟洁净室，可提前6个月模拟粒子分布

  　　2、绿色制造转型

  　　应用半导体制程的日本九州工厂实现废水回用率85%

  　　3、模块化建设模式

  　　应用材料公司推出预制洁净室单元，现场组装时间缩短60%

  　　4、抗干扰能力升级

  　　3nm以下工艺要求环境噪声<55dB，促使主动降噪技术引入

  　　半导体洁净厂房设计已从单纯的环境控制发展为融合流体力学、材料科学、智能控制等多学科的系统工程。随着制程节点不断微缩，未来洁净环境控制将面临量子效应级别的挑战。行业需要持续创新，在纳米级洁净度维持、跨尺度污染控制、智能化运维等方向突破，为摩尔定律的延续提供基础设施保障。国内企业在追赶国际先进水平的过程中，更需重视基础理论研究与工程实践的结合，构建自主可控的洁净技术体系。
