TPU集群利好光模块？谷歌论文里好像不是这么写的

  受各类难以考证的“小作文”、市场情绪推动、以及卖方分析师的观点影响，11月26日光模块行业普遍大涨，逻辑也很简单：谷歌的成功也是靠堆算力，光模块就是谷歌英伟达之战的铲子股，不管谁当县长，光模块都是县长夫人。

  然而，事实真的是这样吗？对于更加专业的投资者来说，面对行业中出现的新变化，选择更加严谨和理性一些，或许更为妥当。

  谷歌的两篇重磅论文

  关于谷歌TPU集群的架构，谷歌曾发表过两篇重磅论文：

  第一篇是在SIGCOMM 2022上发表的论文《Jupiter Evolving: Transforming Google's Datacenter Network via Optical Circuit Switches and Software-Defined Networking》，这是谷歌官方首次大规模公开其数据中心网络架构演进细节的论文，主要讲述了谷歌TPU集群的设计理念；

  第二篇是2023年在ISCA上发表的论文《TPUv4: An Optically Reconfigurable Supercomputer for Machine Learning with Hardware Support for Embeddings》，详细披露了TPU v4的互联架构，主要讲述了TPU v4集群如何通过OCS构建3D Torus拓扑架构。

  估值之家作为一家财经媒体，本身是中立的，并不指向明确的观点和结论，因此估值之家只负责提出一些疑问，具体的结论需要由读者自己思考后给出。

  在估值之家仔细阅读完上述两篇文论后，有一个比较困惑的点是：如果真的按“小作文”所说，TPU集群是利好光模块的，这似乎与谷歌设计TPU集群架构的理念是背道而驰的？

  在正文论述前，需要特别指出：自己发表的论文，相比于产业专家、卖方分析师、“小作文”等渠道，未必具有更高的权威性，因为谷歌现在已经进化到基于Ironwood的TPU v7集群，其最新架构并未公开，部分“小作文”也有可能是已经在非公开渠道了解到TPU v7的最新架构后，才发布出来的。

  另外，还需要指出的是，不能小看谷歌在通信领域的技术实力和产业地位，谷歌所采用的技术方案未必就不如英伟达收购Mellanox后的技术差，甚至更优。

  谷歌TPU集群 vs 英伟达GPU集群

  在芯片层面，作为ASIC的Ironwood和作为GPU的GB200，前者应用范围较窄、后者应用范围更广，但在AI大模型中的用途相似，不再过多叙述。

  谷歌TPU集群显著有别于英伟达GPU集群的差异是：谷歌引入了基于MEMS的OCS光交换机，创新性的采用了3D Torus拓扑架构，这显著有别于英伟达的Clos拓扑架构。

  更具体地说，在Scale Out层面，英伟达的Clos拓扑是脊（Spine）、叶（Block）、机架（Machine Racks）三层架构，三层架构之间时刻发生着海量的光电转化，而这非常依赖基于博通Tomahawk系列芯片的EPS电交换机，以及A股上市公司的光模块。

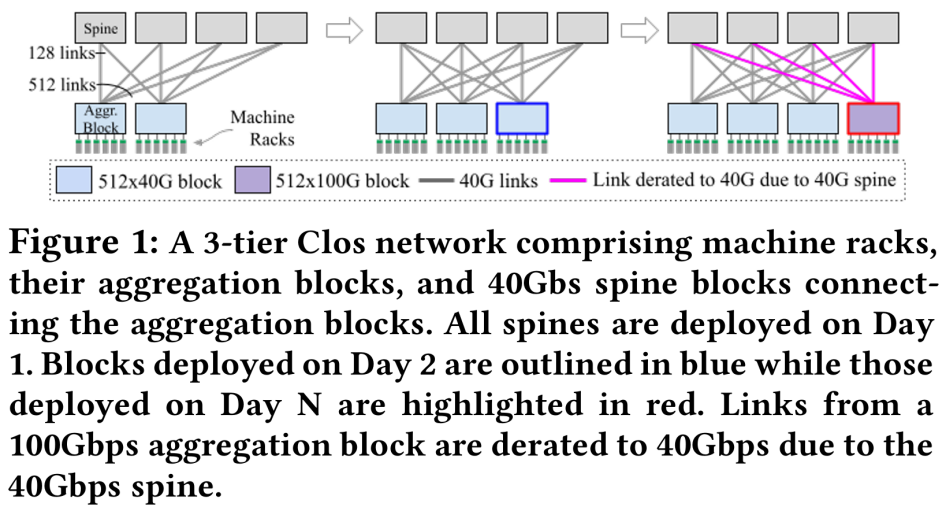

  图片说明：英伟达GPU集群架构，数据来源于谷歌论文

  谷歌在论文中指出，Clos拓扑的缺点在于：随着每隔2~3年算力和传输的大幅提高（如200G到800G到1.6T），除了要换新的芯片以外（如H100到BlackWell再到Rubin），还需要更换EPS电交换机、光模块等，这使得资本开支非常庞大。此外，谷歌还指出，EPS电交换机需要进行大量的光-电-光转换，随着速率提升，功耗和散热成本急剧上升。

  针对Clos拓扑结构的缺点，谷歌移除了Clos拓扑架构中的脊，并引入OCS光交换机，在谷歌3D Torus拓扑架构中，没有光电转换，纯物理光路反射，OCS不关心光信号里跑的是40G、100G还是800G，OCS只负责反射光，不负责光转换电、或电转换光，这意味着未来算力升级时，OCS是不需要更换的。

  换句话说，OCS的寿命比EPS电交换机长的多。

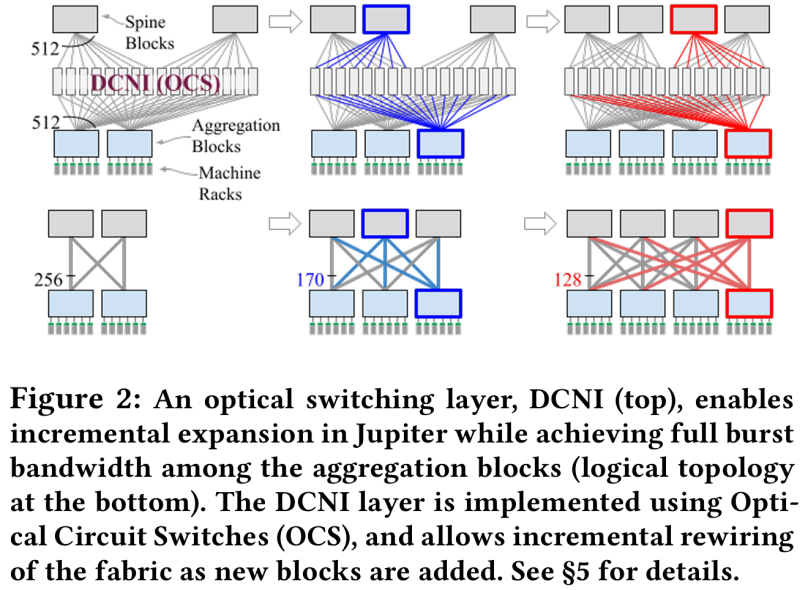

  图片说明：谷歌TPU集群架构，数据来源于谷歌论文

  谷歌TPU集群中光模块用量真的会增加吗？

  关于谷歌TPU架构的内容、优缺点等还有很多，不再详细论述。关于光模块的部分，上面的内容已经足够提出关于“TPU集群增加光模块用量”的质疑了。

  在英伟达GPU集中，两个机架A和B之间进行通信，A出口需要一次电转光、Spine入口需要一次光转电、Spine出口需要一次电转光、B入口需要一次光转电。

  在谷歌TPU集群中，两个机架A和B之间进行通信，A出口需要一次电转光、光被OCS的MEMS镜面反射到B的入口，B入口需要一次光转电。

  显然相比于英伟达GPU集群方案，谷歌的TPU集群方案中，光电转换的次数减少了，而光模块的作用正是光电转换，那为什么还要增加光模块的用量呢？

  最后，或许限于认知所限，上述关于“TPU集群增加光模块用量”的质疑在逻辑上还有待商榷，但谷歌在论文《Jupiter Evolving: Transforming Google's Datacenter Network via Optical Circuit Switches and Software-Defined Networking》的开头摘要中，明确指出了“30% reduction in CAPEX”，或许还是值得重视的。
