在《“十四五”数字经济发展规划》引领下，矿山智能化转型进入攻坚阶段。作为工业互联网核心服务商，东方国信携手图扑软件，依托自身深厚的解决方案能力、架构搭建经验、多源数据整合、场景落地优势，结合图扑自主研发的二三维可视化引擎技术，联合打造智能矿山数字孪生应用平台。

  平台以图扑软件 HT 数字孪生技术为支撑，构建应用标准体系、管理系统、开发服务、数字资产建模、应用场景五大板块的完整架构，实现 20.8 平方公里矿区全要素毫米级数字化复现，覆盖矿区一张图、设备运维、工艺流程、尾矿安全、人员定位等全场景管控。依托多源数据整合与三维可视化技术优势，平台打通生产、安全、运维全业务链路，具备实时监测、智能预警、模拟推演、远程协同等关键能力，助力矿山实现“一矿一图、以图管矿”的智能管理模式，提质降本、筑牢安全环保防线。

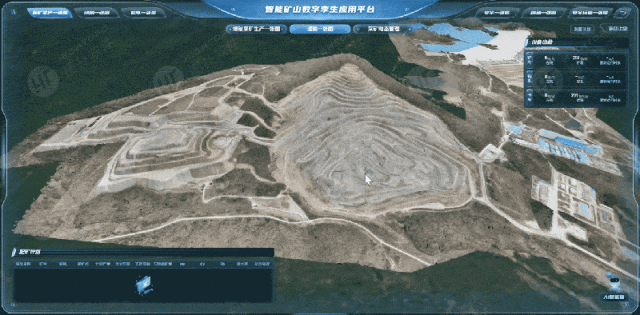

矿山一张图

  “矿山一张图”内整合采矿生产、地测、机电、安全、应急、安全环境六大模块，以图扑 HT 二三维可视化技术为支撑，实现生产、设备、地质、环境、安全全维度实时管控，为矿山管理提供全面数据支撑与科学决策依据，全力推动矿山向智能化、自动化、可持续化转型。

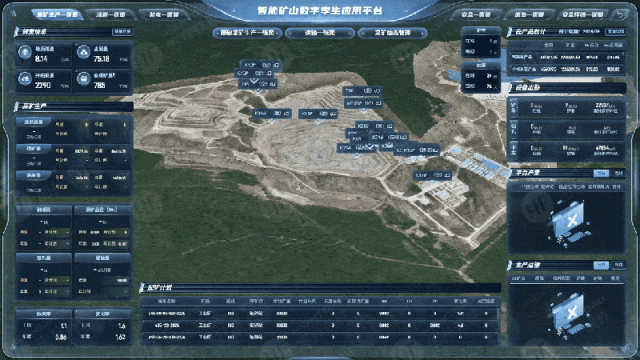

  采矿生产一张图

  依托图扑 HT 三维可视化技术，深度融合采剥生产、运输调度、资源储量等核心业务，一屏呈现采剥总量、设备工况、矿石品位等 20 余项关键指标，同步展示配矿计划执行进度与人员定位轨迹，实现矿山生产全流程动态监测与精细化管理。

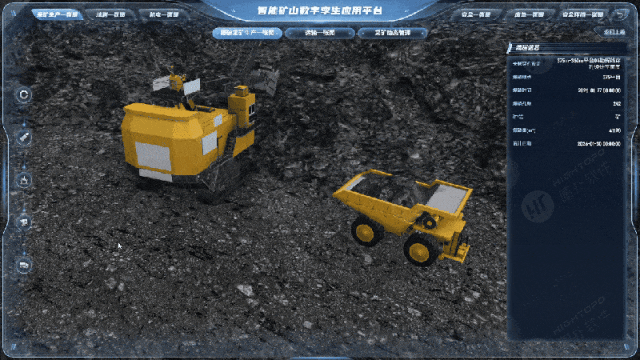

  爆破采矿一张图

  本模块可精准呈现爆破周计划的爆堆区域与作业顺序，确保护爆破作业高效、有序推进。同时，通过可视化形式完整还原矿石从爆破、铲装至运输的全工艺流程，清晰拆解各环节的衔接逻辑，实现生产过程的透明化与可追溯。最终为现场作业协同与管理决策提供直观、科学的数据支撑，全面赋能采矿生产实现高效、有序运行。

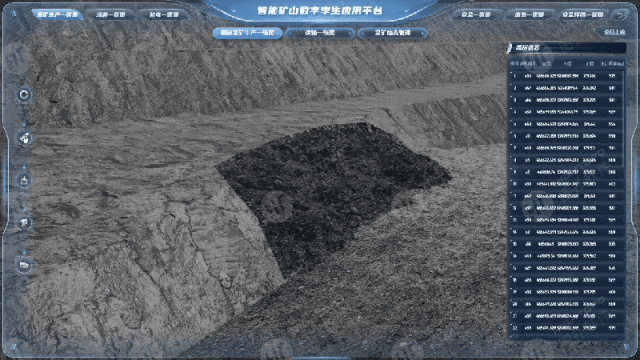

  穿孔

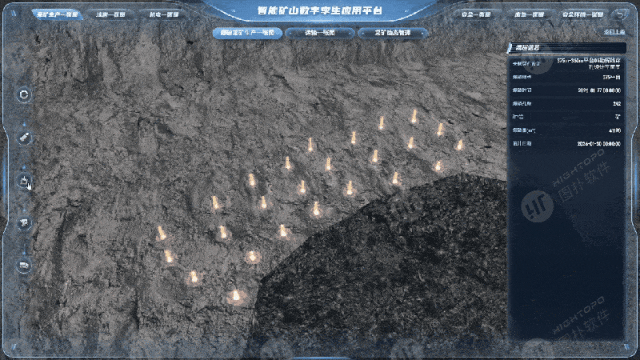

  装药

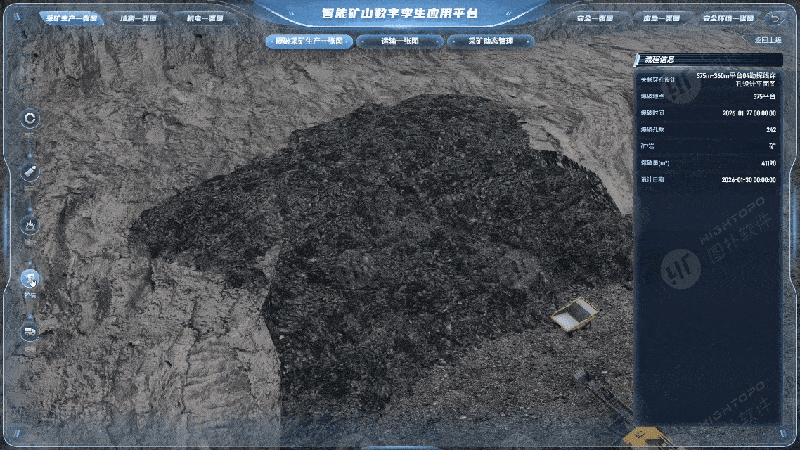

  爆破

  铲装

  运输

  运输动态管理

  聚焦矿山机械车辆调度与运营优化，实现对铲车、矿卡等设备工作时间、工作量、运行状态及实时位置的全维度实时监控。通过三维可视化技术，在数字孪生场景中实时呈现车辆分布与位置信息，支持设备出勤统计、配矿计划跟踪、调度计划详情查询，为操作人员绩效管理提供精准数据支撑，助力管理者实现车辆调度智能化与最优化，大幅降低矿山管理对人工的依赖，实现调度运营效率最大化。

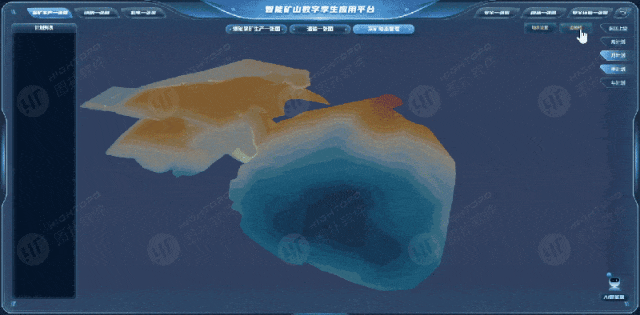

  采矿动态管理

  采矿动态管理系统依托三维可视化技术呈现采区与排土场的空间形态，同步搭建覆盖年度、季度、月度的采矿计划块体模型，让各周期计划目标清晰可见。同时，系统实时同步计划完成情况与实际生产进度，通过动态可视化呈现，精准定位进度滞后及未完成任务，实现计划与生产同屏监控。管理者无需切换操作界面即可完成进度跟踪、生产调度、决策分析全流程操作，以“一图管控”实现采矿作业的精细化、智能化管理，全力保障矿山生产安全、有序、高效推进。

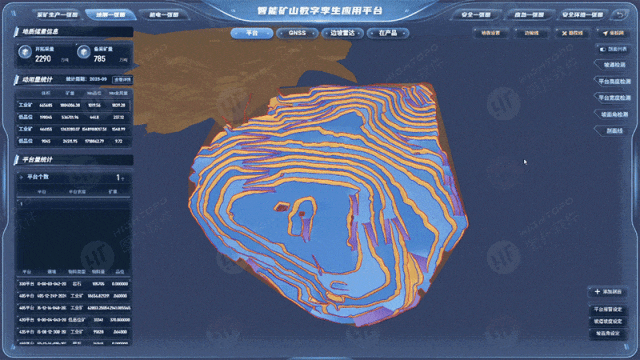

  地测一张图

  页面内全面集成矿山地质与测量数据，通过边坡雷达、GNSS、地表平台等关键监测点，实现实时监控与智能预警，帮助管理者及时掌握边坡稳定性、规避潜在风险。

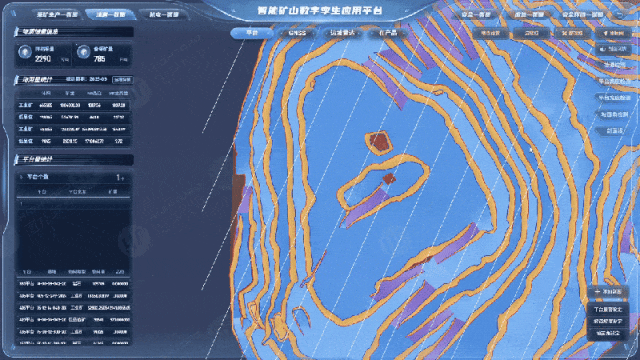

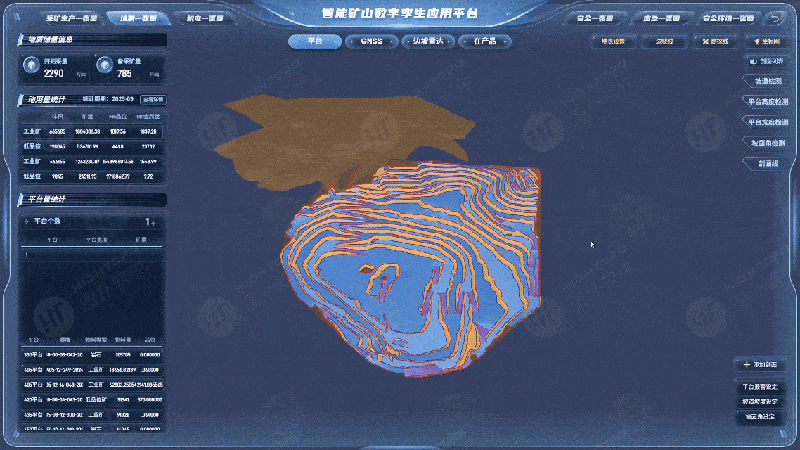

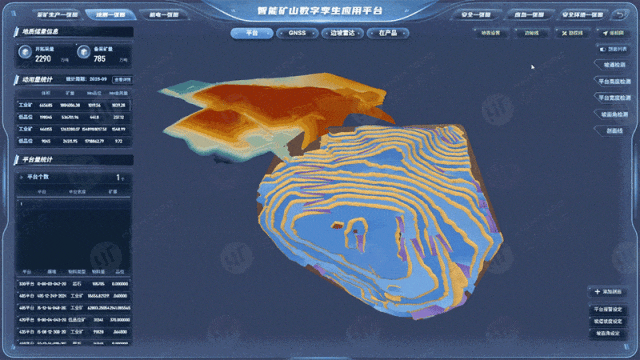

  地表平台展示

  系统构建边坡安全识别模型，可根据预设阈值自动识别平台宽度、平台高度、坡面角、坡道坡度等关键参数，并对异常数据实时预警，提前规避潜在风险，保障边坡稳定。通过三维可视化与智能分析，系统全面提升矿山生产安全性与作业效率，为安全管理提供精准可靠的数据支撑。

  剖面图支持自由剖切，用户可查看任意剖面的各台阶坡面角及矿山边坡角数据，并与设计值对比，直观掌握边坡状态，便于及时发现偏差与潜在风险，实现精细化、安全化管理。

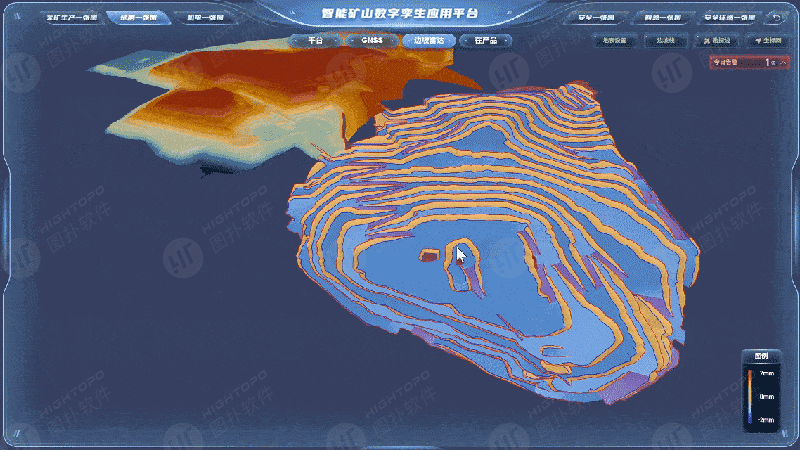

  边坡雷达数据

  在地表模型中展示边坡雷达监测点位及其实时数据，实时更新边坡位移情况，并通过颜色标识预警状态，让管理者一目了然掌握边坡稳定性，及时发现风险并快速处置。

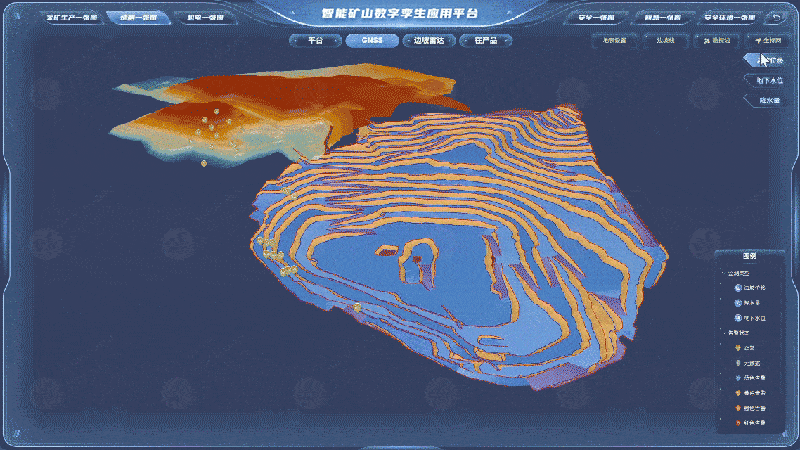

  GNSS 在线监测

  在采区和排土场的地表模型中，系统直观展示边坡位移、地下水、降水量等监测点位置信息。用户可点击任意监测点查看实时数据，并通过颜色区分状态 —— [绿色]正常、[黄色]预警、[红色]报警，帮助矿山管理者实时掌握监测点动态，直观识别风险并快速响应。

  机电一张图

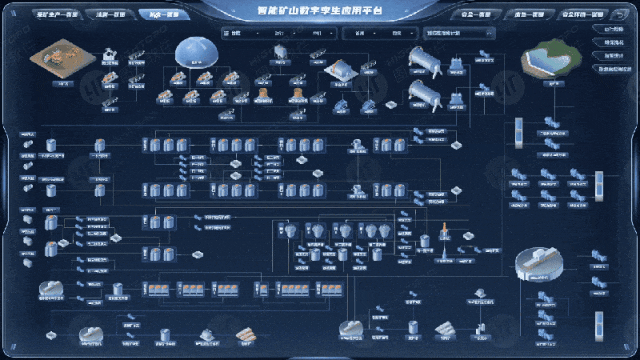

  机电一张图构建了覆盖全生产工艺流程的设备一体化监控与运维管理体系，实现 155 台主要设备全生命周期智能化管控。以矿石流向为核心流程，系统直观呈现各设备在生产全过程中的实时状态，清晰区分运行、停机、备用、检修四种工况，同步展示预防性检修计划，让设备运行态势一目了然。

  平台自动统计各车间点检、巡检完成率，动态呈现设备报警总次数、已处理数量、高频故障设备排名，精准量化设备运转率、完好率等核心管理指标。依托“一图可视”优势，管理者可实时掌控设备维检修全历程与健康状态，让运维决策有数据支撑、有依据可循。

  安全一张图

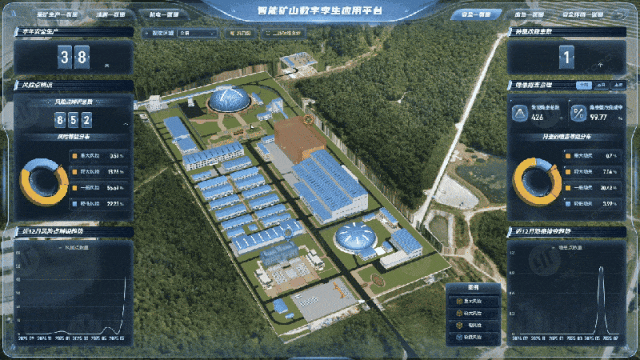

  安全一张图围绕矿山双控预防体系，深度整合隐患、三违、风险等安全管理数据，实现安全管控可视化与智能化。模块支持统计本年安全生产天数、风险点辨识分布及近 12 个月变化趋势、隐患排查治理情况等运转数据。通过风险四色图将风险点聚合至建筑单体，直观展示建筑内风险总数、最高风险等级、隐患排查情况等信息，并以风险热力图宏观呈现全厂关键风险点位分布，帮助管理者快速定位安全管控重点区域。

  同时内置三违标准在线查询功能，涵盖违章违纪行为及对应处罚标准，为安全管理提供规范依据，让安全决策有数据支撑、管控有明确方向。

关键设备监控

  该场景覆盖全矿区设备的智能化管理体系。模块对 10 类 31 台关键生产设备进行 L5 级精细化建模，对 124 台其他生产设备完成设备级建模。场景内搭配图扑 HT 丰富的 2D 图形组件，实时呈现出设备运行参数、启停状态、预警报警信息，并具备备品备件到期自动预警、设备履历全生命周期追溯、多维度报警统计、运行指标实时统计等功能，为设备运维培训、故障排查、精准管控提供全方位支撑。

  设备三维说明书

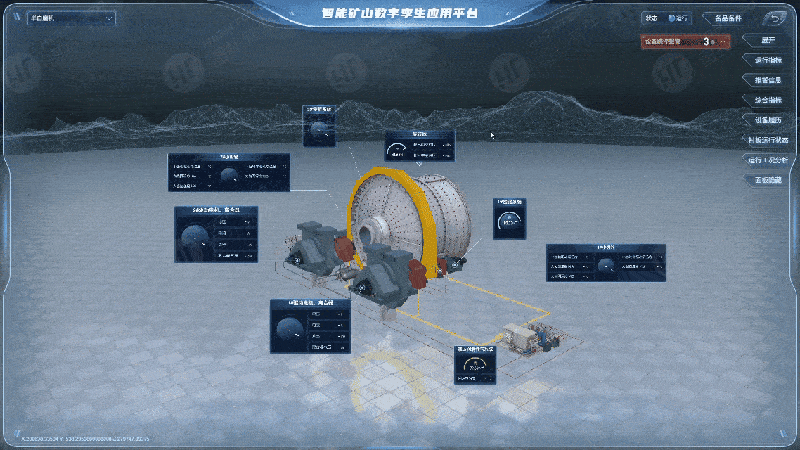

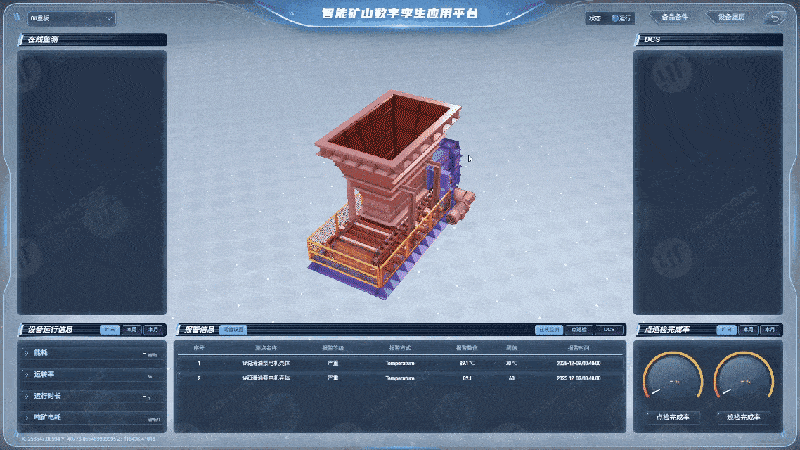

  图扑 HT 支持设备 3D 模型交互式爆炸视图功能，操作便捷高效：可一键拆解设备 3D 模型，清晰展示内部各部件的结构、位置及连接关系，也可无缝聚合恢复设备整体形态。这种三维说明书呈现方式，打破传统设备认知局限，为设备维修培训、备件识别与管理提供了直观、精准的支撑，大幅降低培训与运维成本。

  实时监测与故障定位

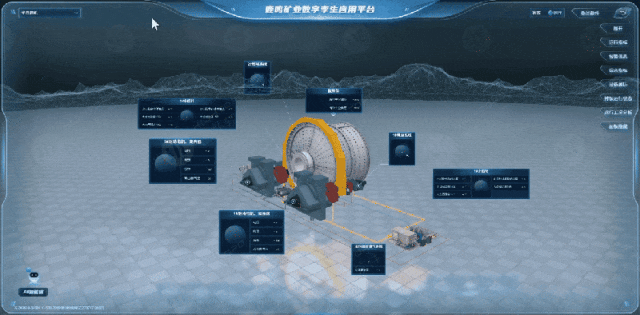

  在设备 3D 模型上，系统可实时映射温度、压力、振动等关键运行参数，让设备运行状态直观可见。

  同时，整合在线监测、点巡检、DCS 多源报警数据，通过数据统计与关联分析，能够快速定位高频故障部件，精准排查故障根源，避免故障扩大化，提升故障处置效率。

  设备运维与闭环管理

  系统内置备品备件到期自动预警功能，通过预设周期自动计算备件有效期，提前发出预警提示，避免因备件短缺影响设备维修。结合设备履历全生命周期追溯、多维度报警统计等功能，实现设备运维决策精准高效，为设备运维培训、故障排查、精准管控提供全方位支撑。

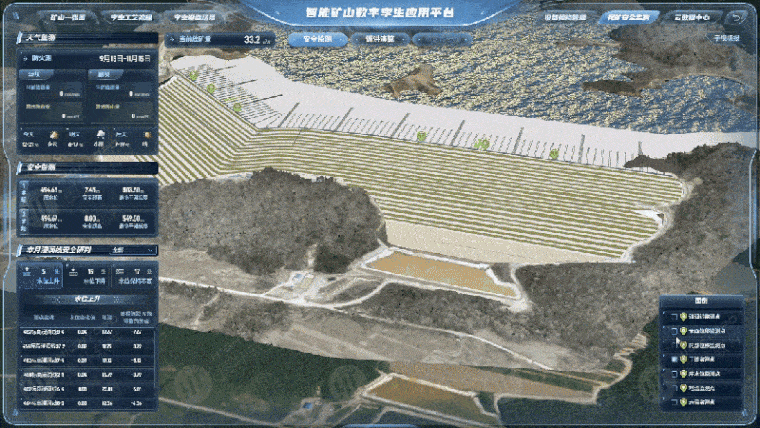

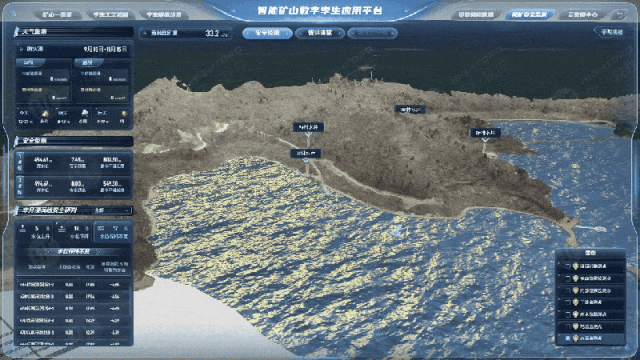

尾矿安全监测

  尾矿安全管理模块依托图扑 HT 数字孪生对尾矿坝安全稳定性进行全面评估，构建起覆盖安全监测、放矿推演、调洪演算的全方位安全管理体系。为尾矿库安全风险防控与科学决策提供全生命周期运维支撑，保障矿山运营安全。

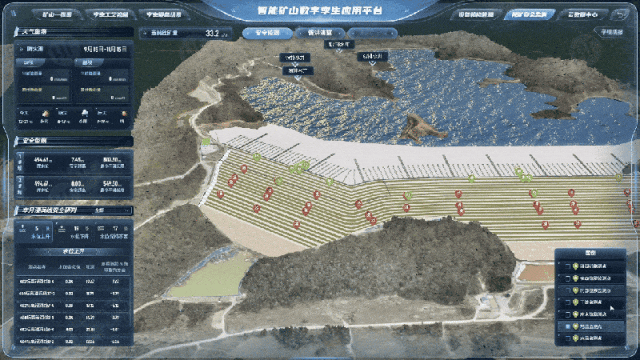

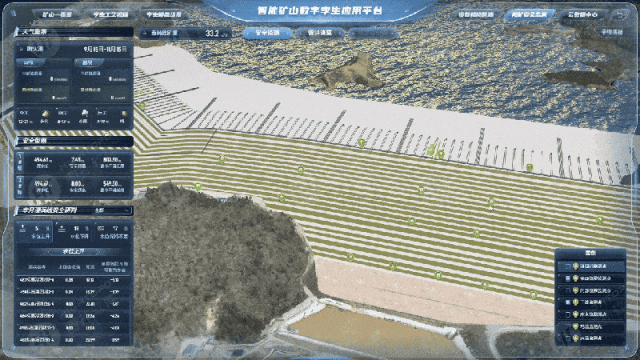

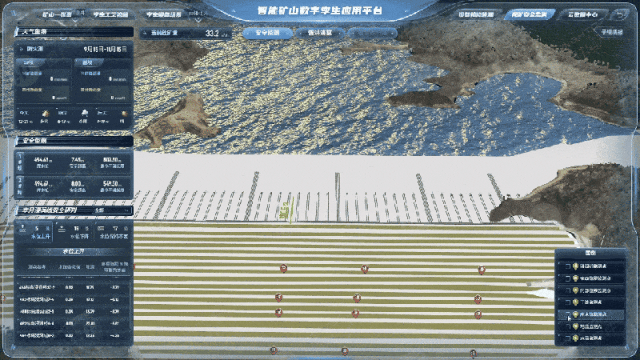

  安全监测

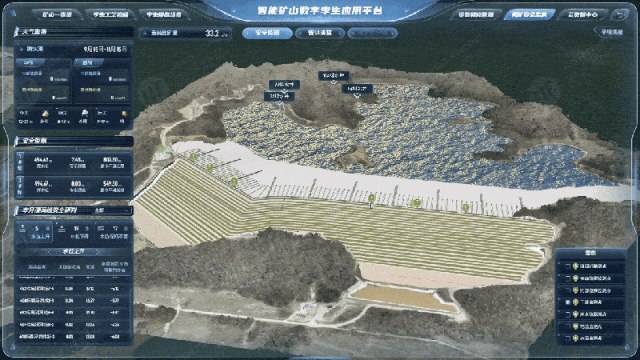

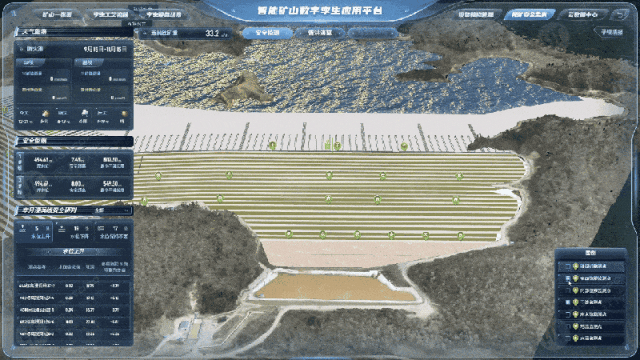

  通过实时测点监控，帮助用户快速掌握尾矿库区的整体安全态势。点击“安全监测”按钮，可以查看全库区所有监测点的健康状况，并通过颜色编码（4 级预警）直观显示测点状态，快速识别异常隐患和重点管控区域。同时，支持通过标签页筛选查看各类监测数据，如点击“浸润线”标签查看实时数据，实现潜在安全隐患的及时发现与高效处置，筑牢库区安全第一道防线。

  干滩监测

  浸润线监测

  表面位移监测

  内部位移监测

  地温监测

  水位监测

  放矿推演

  用于模拟尾矿坝放矿作业全过程的运行状态，以确保坝体的安全性和稳定性。用户可填写子坝基础信息，如坝体尺寸、边坡参数、放矿计划等，此类数据将作为系统模型计算的核心依据。

  在“子坝填报”页面，用户需精准录入子坝期数、坝高、坝顶标高等关键参数，同时完善放矿计划及周期信息。数据提交后，系统将启动内置算法引擎开展模拟计算，结合放矿砂量、时间变量等核心因素，推演放矿过程中坝体的动态变化，科学验证尾矿库放矿作业的安全性，提前规避作业风险。

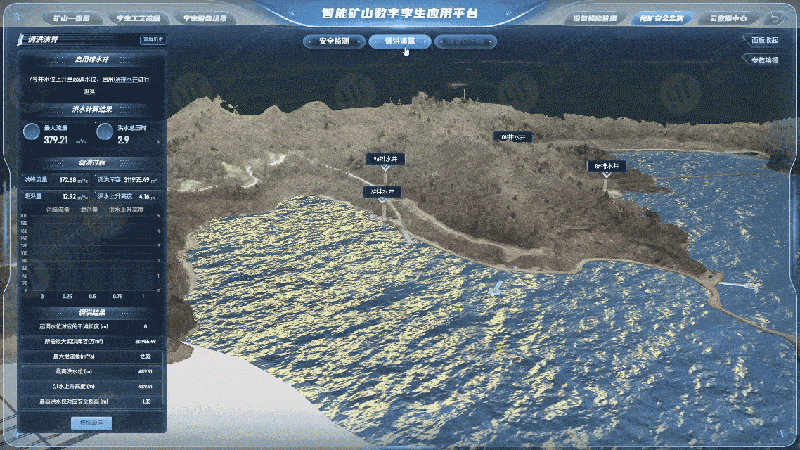

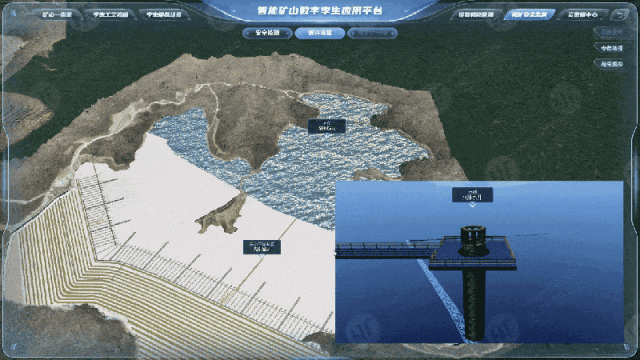

  调洪演算

  调洪演算功能用于模拟尾矿库遭遇极端洪水时的运行状态，核心验证排洪设施的泄洪能力是否满足安全标准。用户可在调洪演算主界面，精准填报尾矿库及排洪系统的关键参数。

  启动计算后，系统通过内置专业计算模型，自动完成洪水过程线计算及调洪演算，同时以 3D 动画清晰展示库区地形、水位上升等实时变化，实现动态水位变化和洪水演进的可视化模拟。演算结果可精准分析现有排洪设施的安全性能，确保尾矿库的洪水应对能力符合设计要求，全面提升极端天气下的库区安全保障水平。

  智能矿山数字孪生应用平台的成功落地，是数字孪生技术与矿山产业深度融合的标杆实践。平台以数字孪生为底座，构建覆盖生产运营、设备运维、安全环保、应急管理、资源管控的全场景数字化管控体系，实现了矿山全业务域的宏观统筹与精益管理，破解传统矿山数据孤岛、管理粗放、安全管控难等行业痛点，助力企业实现生产提效、管理提质、安全提级、降本增效的核心目标。

  东方国信与图扑软件强强联合、优势互补，为平台落地提供坚实支撑：国信作为工业互联网核心服务商，凭借深厚的行业解决方案能力、成熟的架构搭建体系及强大的多源数据整合与场景落地能力，实现业务赋能与管控支撑；图扑以自主研发的 HT 二三维可视化引擎技术，筑牢平台全场景、高逼真、交互式的数字孪生可视化核心能力。双方携手打造了智能矿山示范样板，形成可复制、可推广的数字化转型方案。
