《2026年先进封装行业研究报告》
大象IPO

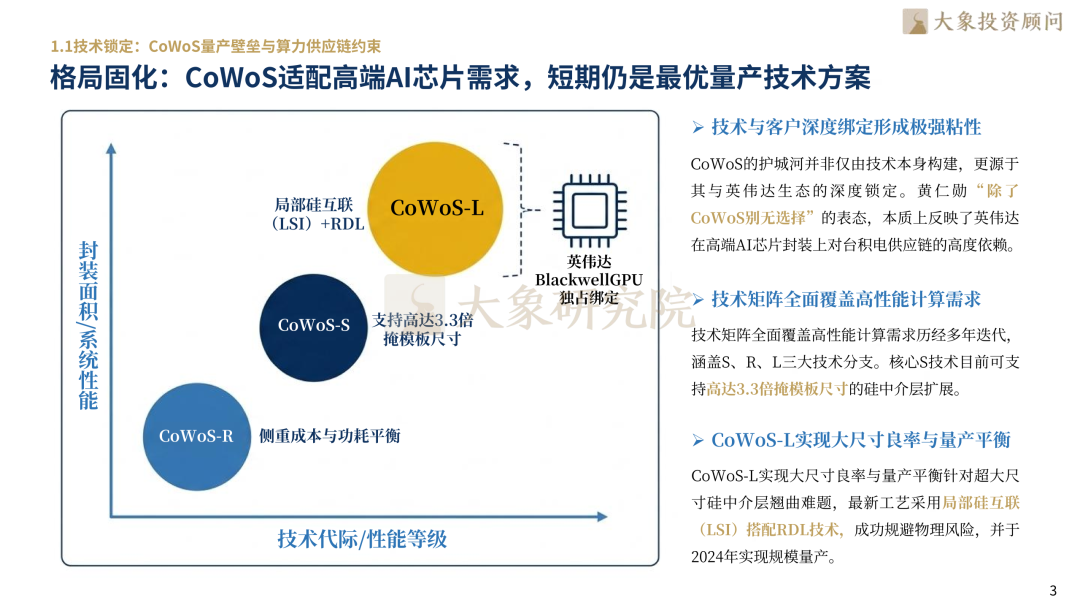

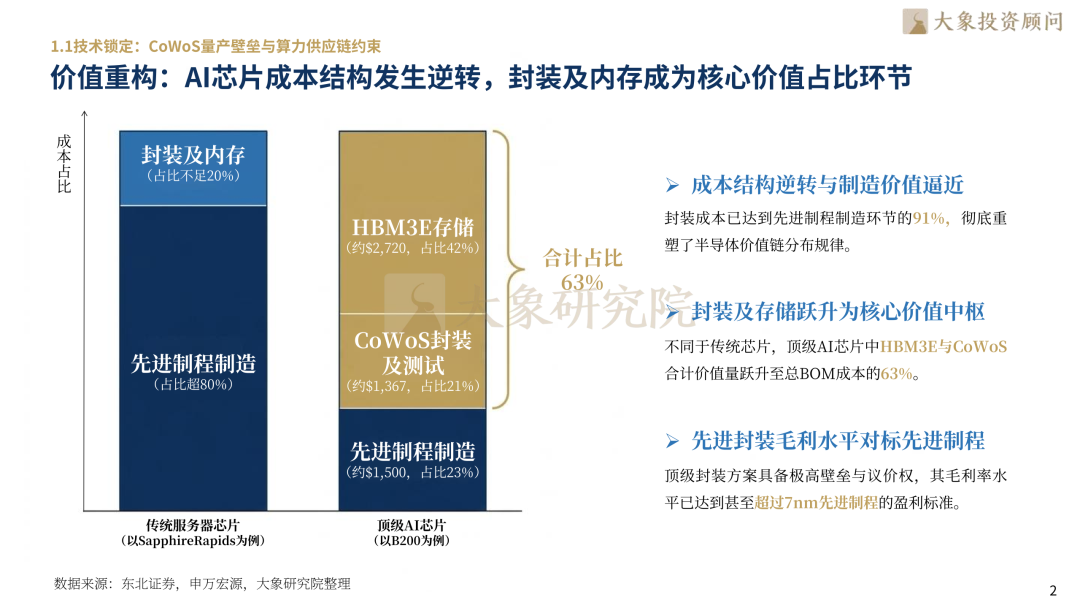

后摩尔时代，单纯依赖制程微缩已难以承载大模型带来的指数级算力需求，Chiplet、2.5D/3D异质集成正推动先进封装从传统制造后段走向系统级集成前台。以英伟达B200为例，HBM3E存储成本约2,720美元、占BOM成本42%，CoWoS封装及测试成本约1,367美元、占比21%，两者合计已达到整颗高端AI芯片成本的63%；其中，CoWoS封装成本已接近先进制程制造成本的91%。价值量的显著迁移意味着，先进封装不再只是芯片制造的辅助环节，而正在成为决定带宽、功耗、良率与算力释放效率的关键基础设施，行业估值锚点也开始向先进制程制造靠拢。

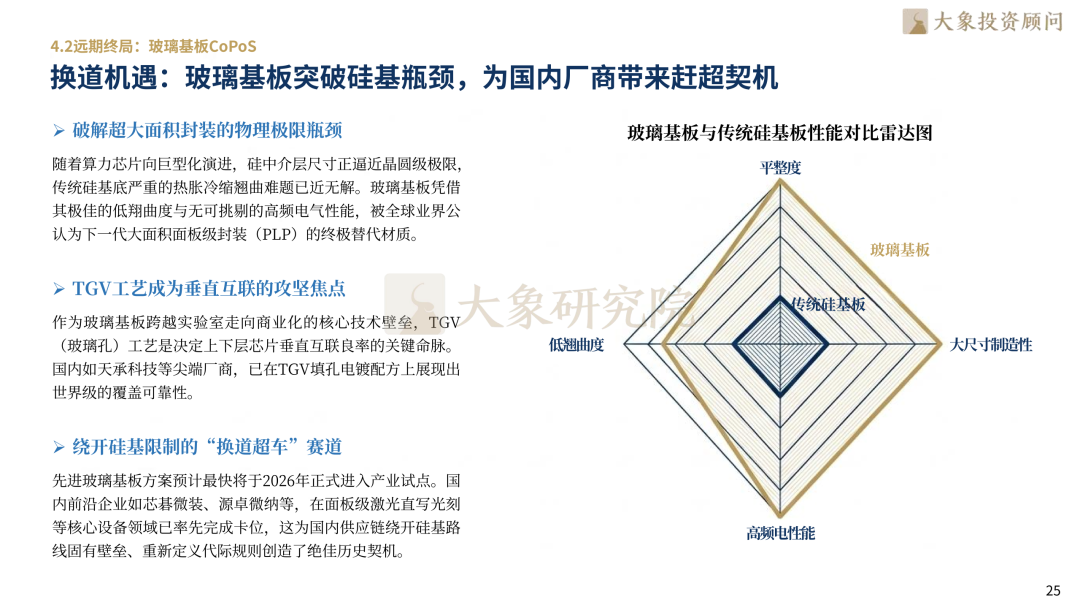

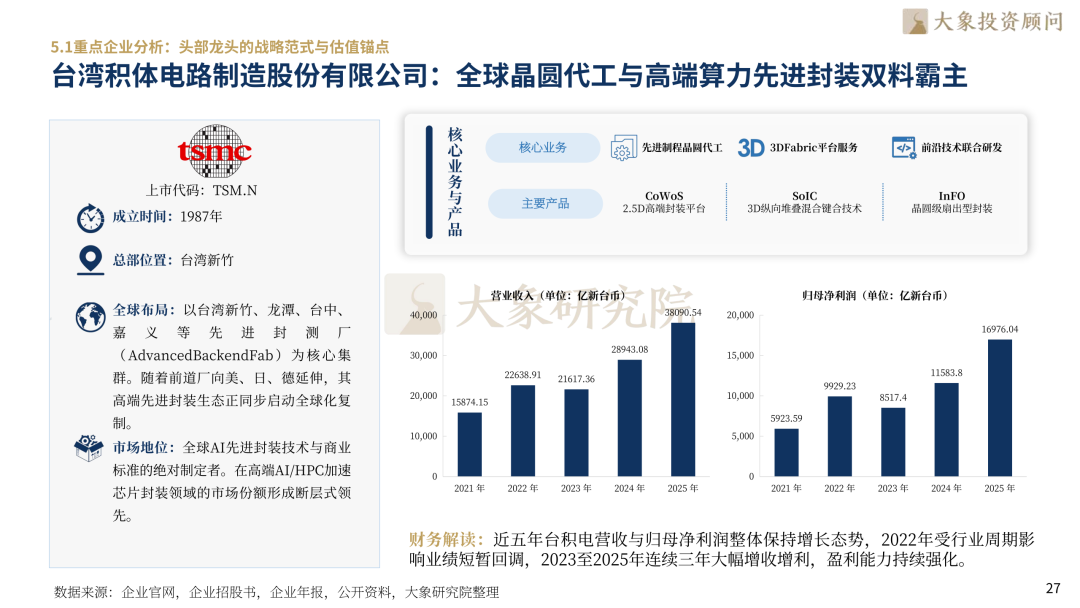

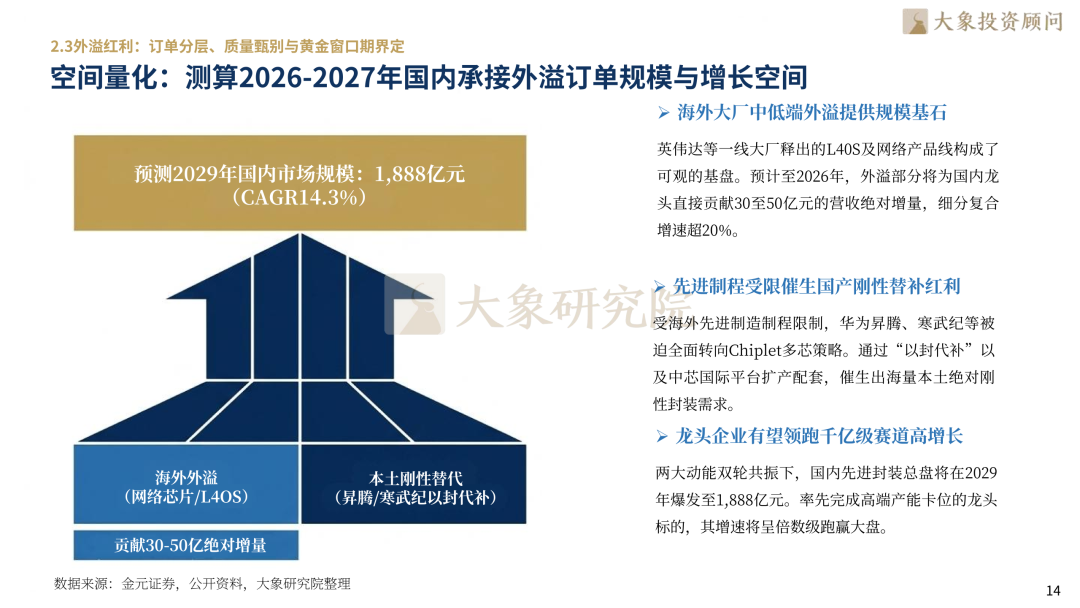

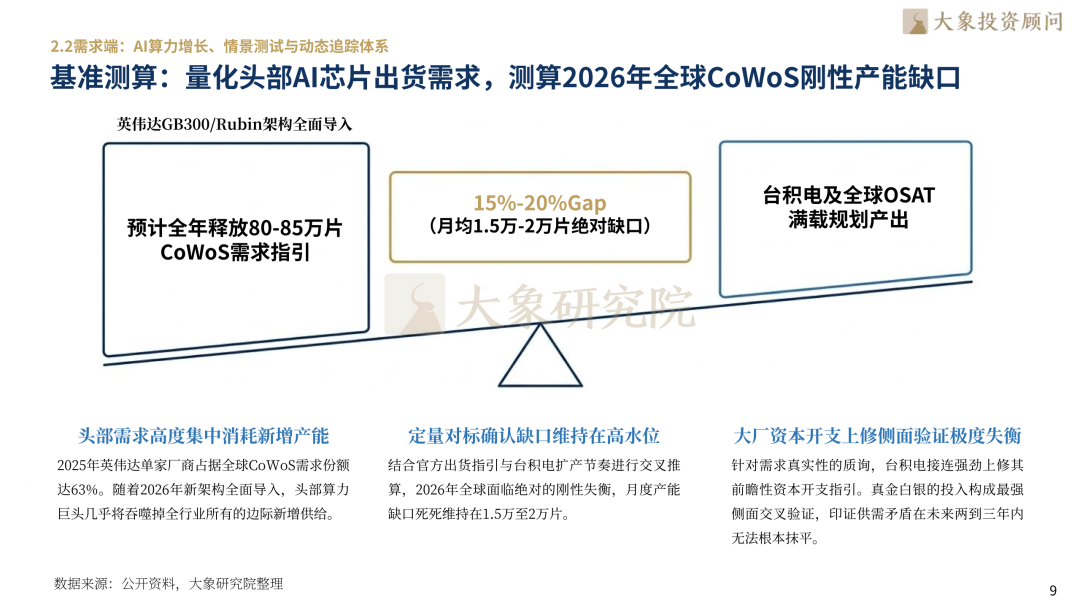

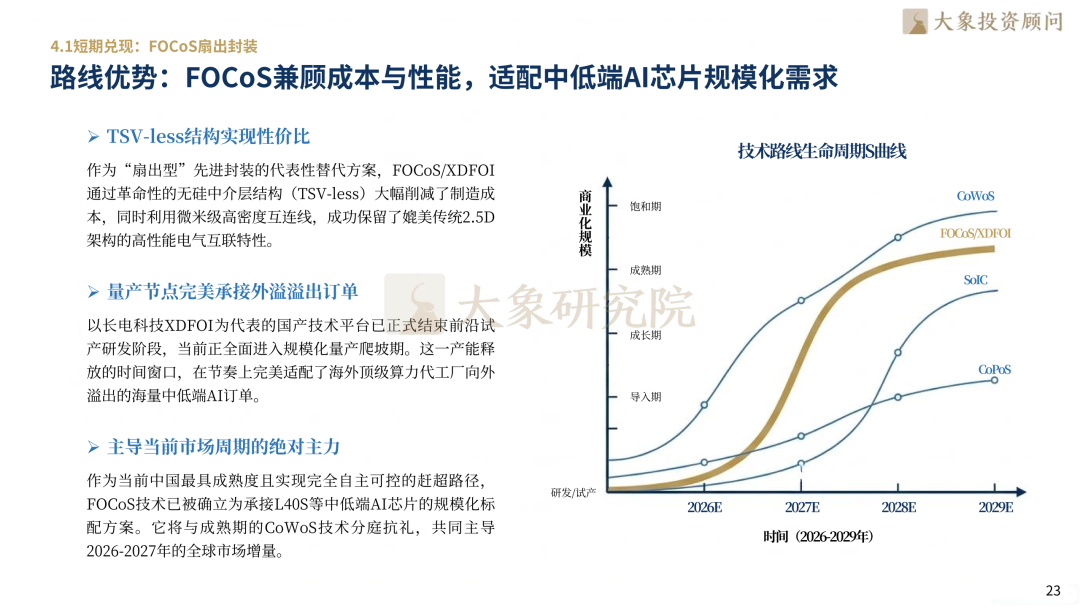

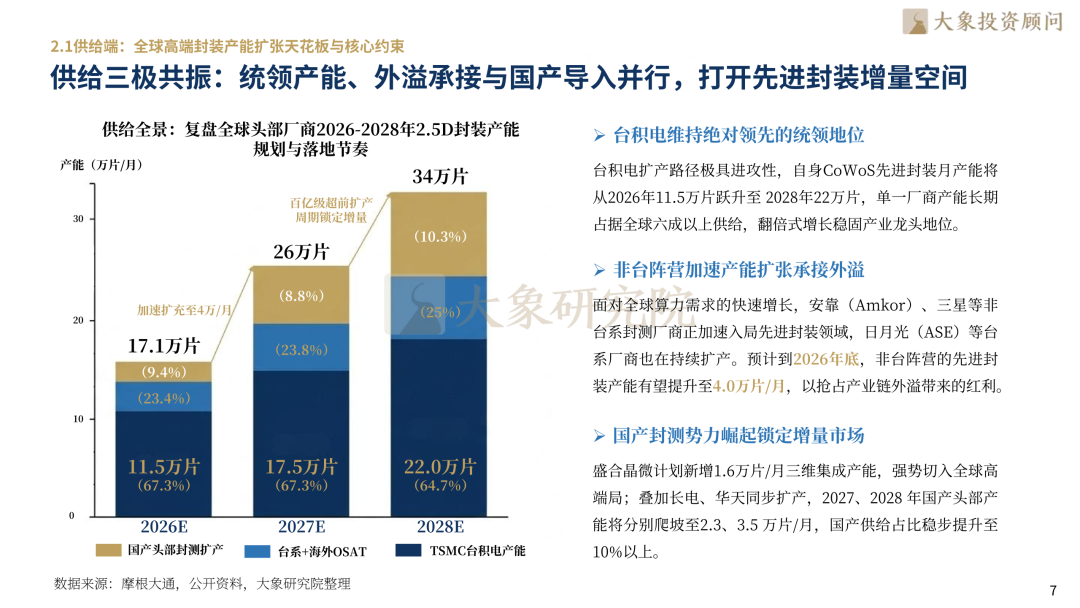

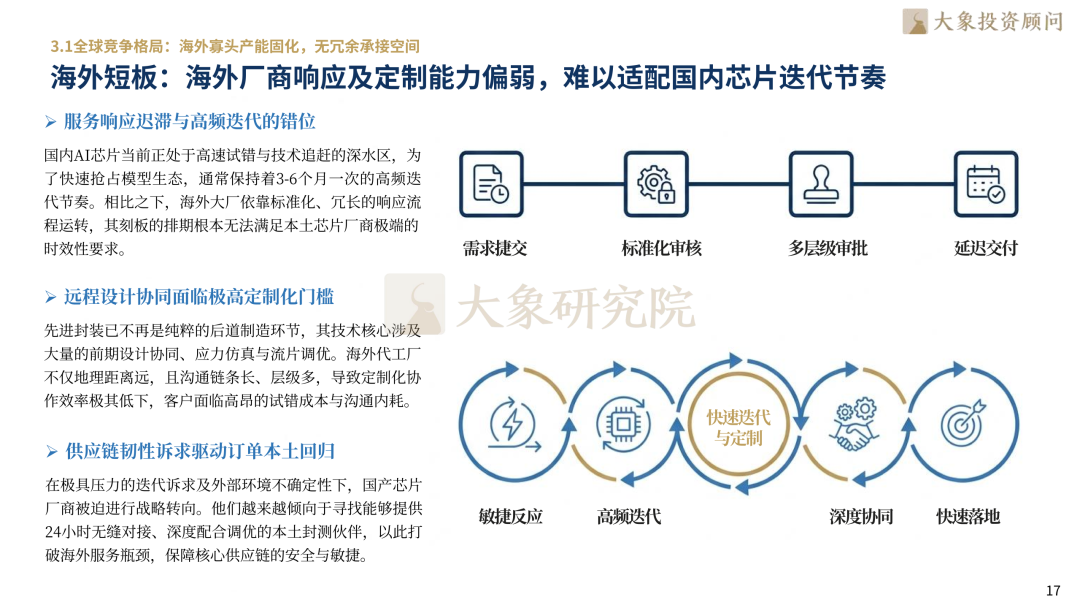

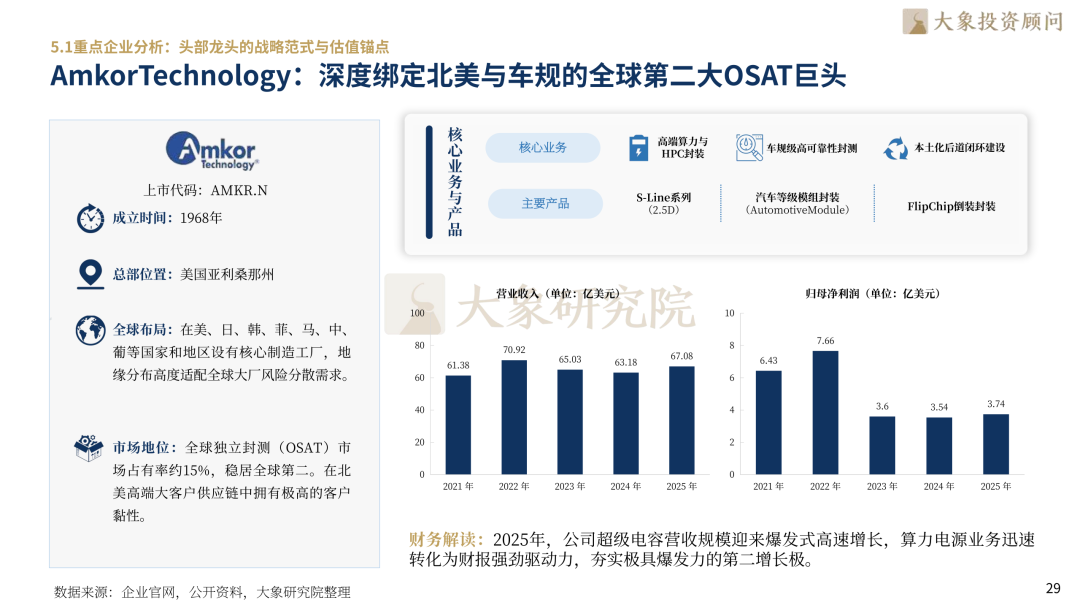

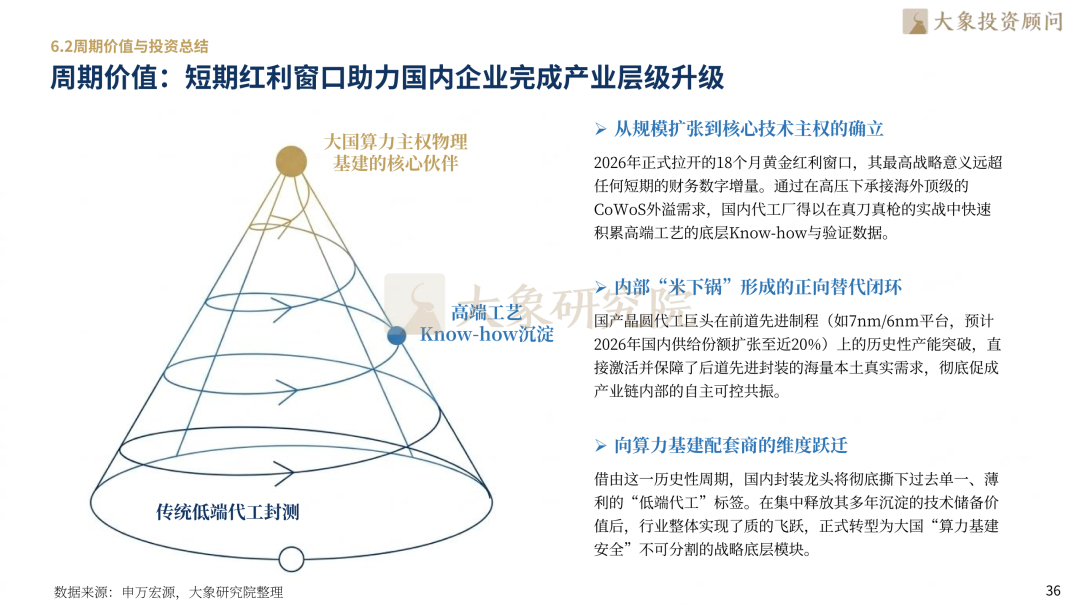

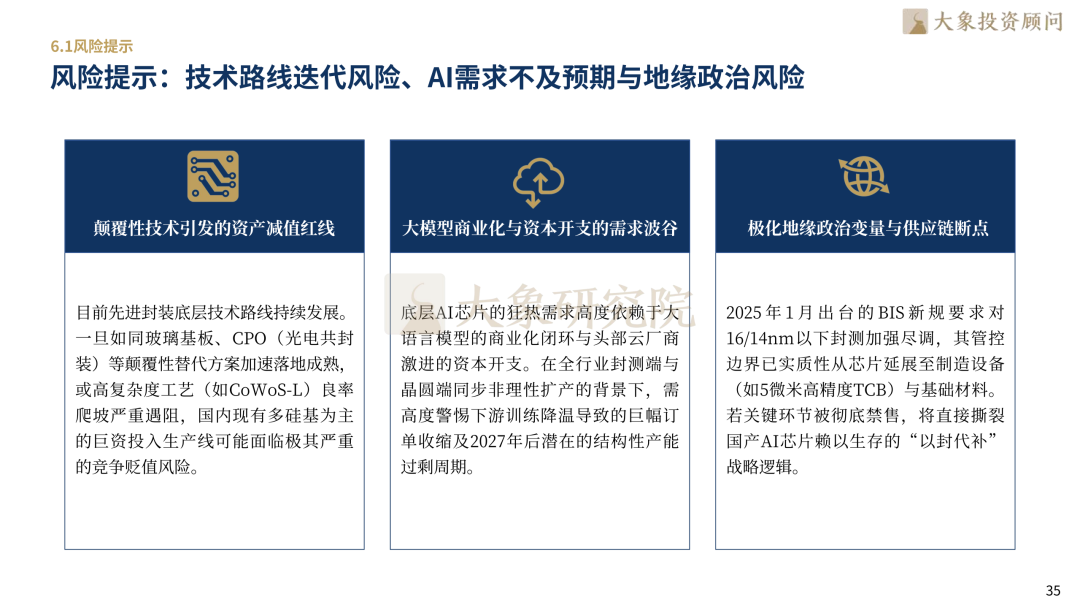

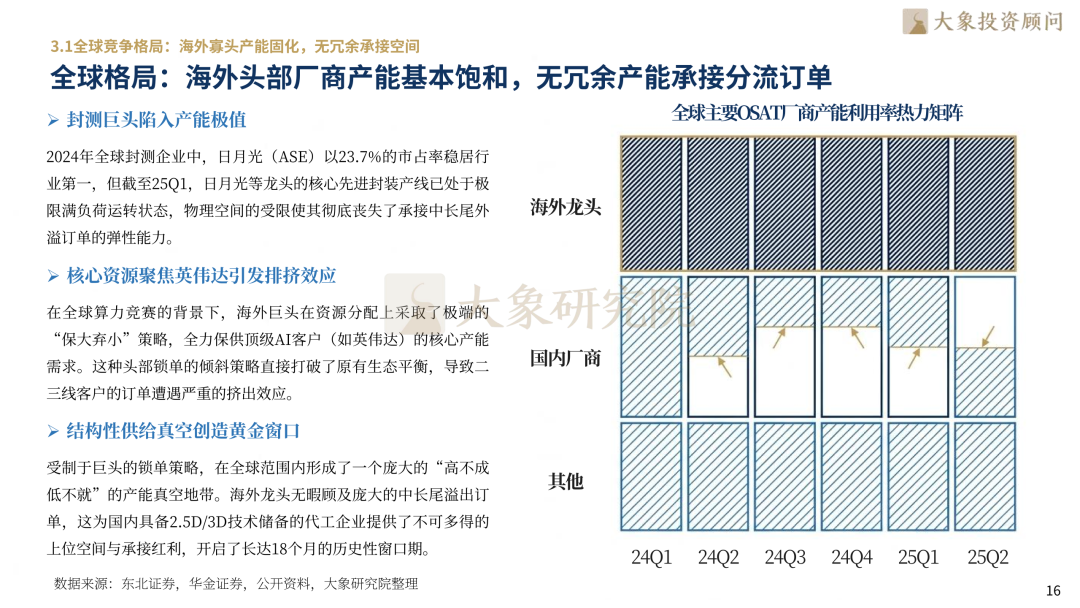

全球AI算力需求快速扩张与先进封装扩产周期错配，使CoWoS等高端封装产能持续处于紧平衡状态。报告预计，2026年全球CoWoS需求将达到80万至85万片，而台积电及全球OSAT满载供给下，月度产能缺口仍将维持在1.5万至2万片，对应15%至20%的刚性供需缺口。高端订单优先锁定英伟达、AMD等头部客户后，L40S、网络芯片等中低端AI芯片订单加速向国内优质封测厂商外溢，预计至2026年可直接贡献30亿至50亿元营收绝对增量，细分市场复合增速超过20%。与此同时，受先进制程限制，昇腾、寒武纪等国产算力芯片加速采用Chiplet多芯粒架构，“以封代补”与本土产能配套共同催生刚性封装需求。在海外订单外溢与国产替代双轮驱动下，国内先进封装市场规模预计将于2029年达到1,888亿元，复合增长率达14.3%，率先完成高端产能与客户验证布局的龙头企业有望显著跑赢行业整体增速。 全球先进封装供给仍高度集中于海外头部厂商，但其资源配置持续向顶级AI客户倾斜，难以兼顾中长尾芯片设计企业的定制化需求。2024年，日月光以23.7%的全球市占率位居独立封测行业首位，但其核心先进封装产线至2025年一季度已接近满负荷运行；与此同时，海外厂商普遍依赖标准化审核与多层级审批流程，难以适配国内AI芯片厂商约3至6个月一次的高频迭代节奏。相较之下，国内封测企业依托成熟的制造基础、工程师资源、本土设备与材料协同，以及贴近客户研发前端的敏捷服务能力，能够更快参与设计协同、工艺调优及量产验证。先进封装的竞争重点因此由单纯产能扩张，逐步转向成本控制、服务响应、供应链协同与高端技术平台能力的综合比拼，本土厂商也由传统后道代工角色加速向国产算力生态的关键配套方转变。 先进封装技术正沿着“高性价比量产—三维堆叠—材料换代”的路径加速演进。短期看，以FOCoS、XDFOI为代表的扇出型封装通过TSV-less无硅中介层结构，在兼顾性能的同时显著优化成本，已进入规模量产爬坡阶段，成为承接L40S等中低端AI芯片订单的重要方案；中期看，SoIC混合键合通过铜—铜直接互联取消传统微凸点，使封装由2.5D平面集成进一步迈向3D立体堆叠，2026年至2027年有望成为技术导入与产业化加速的关键阶段；远期看，玻璃基板CoPoS预计最快于2026年进入产业试点，TGV玻璃通孔等关键工艺将成为突破大尺寸封装翘曲与高频性能瓶颈的重要抓手。 全球先进封装竞争已由单一产能竞争转向技术平台、客户绑定与产业生态的综合较量。台积电凭借CoWoS、InFO及SoIC等3DFabric技术平台，持续巩固高端AI封装主导地位，2025年实现营业收入38,090.54亿新台币、归母净利润16,976.04亿新台币，彰显先进制程与先进封装协同的强大盈利能力。国内方面，封测龙头持续推进2.5D、3D堆叠及高性能存储封装布局，材料端则进入从验证到放量的关键阶段：报告引用券商预测显示，华海诚科2026年归母净利润有望达到1.07亿元、同比增长超340%，德邦科技预计实现归母净利润1.70亿元、同比增长57%，联瑞新材预计归母净利润突破3.7亿元。高端材料、设备与封测平台的协同突破，正在构成国产先进封装由“跟随替代”走向“能力输出”的核心支撑。 2026年开启的约18个月黄金窗口，不仅带来短期订单增量，更为国内企业积累高端工艺验证、客户资源与技术Know-how提供关键机会。随着国产前道制造与AI芯片需求同步增长，先进封装正由传统后道代工加速向算力基础设施配套升级。投资上可重点关注三类方向：具备2.5D/3D量产能力的封测龙头、受益于前道工艺后移的核心设备商，以及突破ABF基板、GMC塑封料和TGV等关键材料环节的国产企业。同时需关注技术路线迭代、AI需求波动及供应链受限等风险。
