大联大友尚集团推出基于安森美和英飞凌产品的电源适配器方案

  大联大控股宣布，其旗下友尚推出基于安森美（onsemi）NCP1341、NTMFS6B03N、NCP4305芯片以及英飞凌（Infineon）IPA60R165CP的65W电源适配器方案。

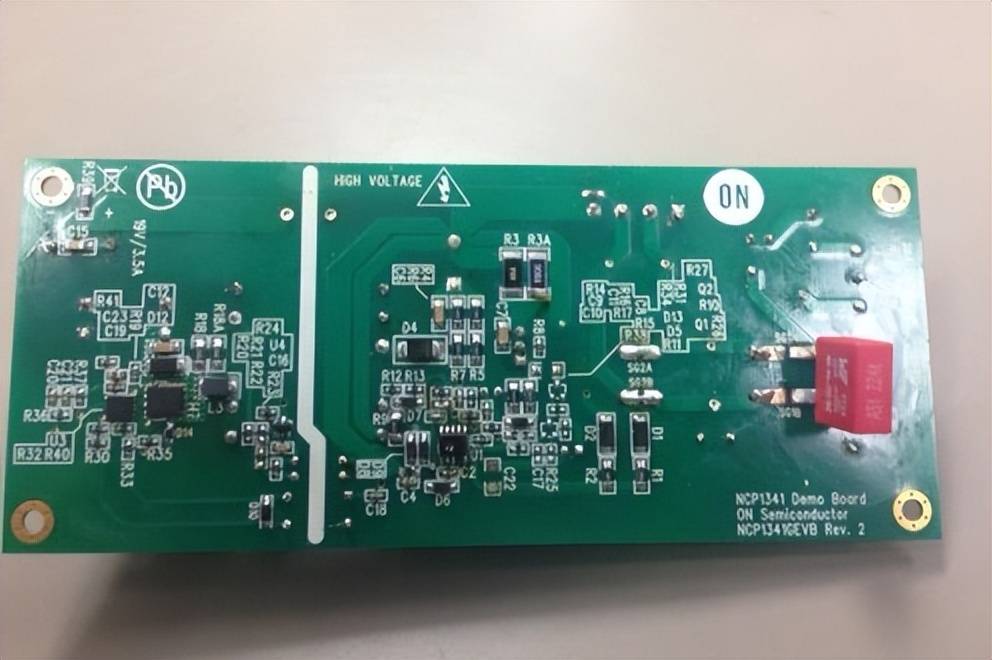

  图示1-大联大友尚基于onsemi和Infineon产品的电源适配器方案的展示板图

  在笔记本电脑、平板电脑及工业设备等场景中，电源适配器作为能量转换的关键枢纽，其性能直接决定了设备的电池寿命、发热控制与运行稳定性。传统方案常面临“高性能则高功耗”、“低功耗则性能受限”的矛盾，而新一代技术通过架构革新与优化，正逐步突破这一瓶颈。大联大友尚基于onsemi NCP1341、NTMFS6B03N、NCP4305芯片以及Infineon IPA60R165CP推出的电源适配器方案，不仅在功率密度与转换效率上实现有效提升，更通过优化动态响应与轻载效率，为设备提供稳定、高效的能源支持。

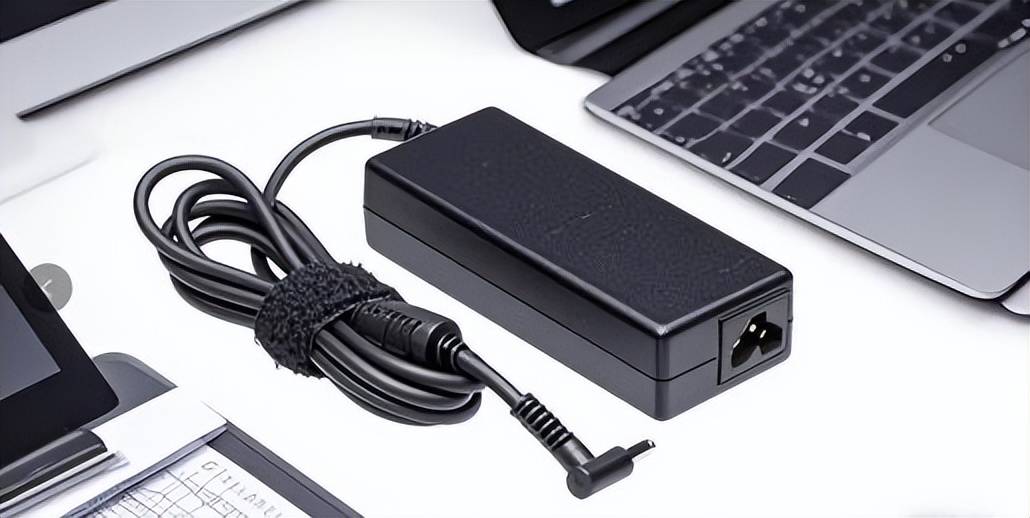

  图示2-大联大友尚基于onsemi和Infineon产品的电源适配器方案的场景应用图

  本方案采用的NCP1341是一款高度集成的准谐振反激式控制器，专为设计高性能离线功率转换器量身打造。它集成有源X2电容器放电功能，可将空载功耗降低至30mW以下，极大地提升电源适配器在待机状态下的能效表现。

  NCP1341具备的准谐振电流模式反激级功能具有专属的谷值锁定电路，确保了稳定的谷开关。此系统可在低至第六个谷值的情况下运行，并自动转换为频率折返模式，从而有效减少轻负载条件下的开关损耗。并且随着负载的持续降低，控制器进入Quiet Skip™模式，在高效管理电源的同时，将声学噪声降至最低。对于需要高瞬态负载能力的系统，NCP1341的功率偏移模式（PEM）可将控制器转换为连续传导模式（CCM），使峰值瞬态功率高达标称负载功率的2倍。

  本方案二次侧同步整流（SR）采用NCP4305来优化并搭配NTMFS6B03N MOSFET使用。其中，NCP4305具备精确零电流关断和12ns关断功能，从电流感测到驱动器的延迟极小，确保准谐振模式下的最佳SR传导周期。此外，NCP4305的超快关断功能和轻负载检测（LLD）功能，进一步提升了电源在轻载及空载时的性能。

  此外，方案还采用Infineon IPA60R165CP MOSFET，以进一步降低开关损耗，支持更高功率密度设计。

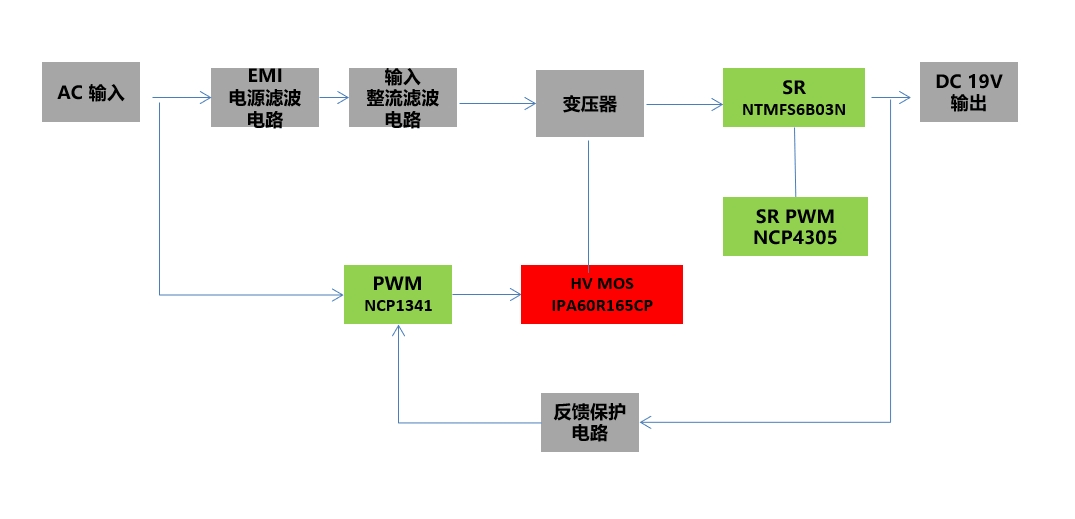

  图示3-大联大友尚基于onsemi和Infineon产品的电源适配器方案的方块图

  本方案采用准谐振反激与控制技术，有效降低空载功耗。其谷底切换与功率偏移模式可实现两倍标称功率输出，并集成同步整流与轻载检测，有效兼顾高能效与低噪声，适用于笔记本、平板及工业设备，助力实现更绿色、稳定的电源管理。

  核心技术优势：

•   带有源输入的高压启动电路：

•   滤波电容放电和失效；

•   待机功率降低检测。

•   谷值切换至第六谷值：谷值锁定，运行稳定；

•   最小25kHz的频率折返：频率钳位；

•   Quiet Skip™操作实现最高性能：包括轻载和空载；

•   空载时电流消耗最小化：功率低于30mW；

•   频率抖动降低EMI干扰；

•   可调最大频率钳位；

•   严重故障条件下的故障输入（NTC）：兼容（锁存和自动恢复选项）；

•   可调最大频率钳位。

  方案规格：

•   输入电压：85Vac-265Vac；

•   输出电压：19Vdc；

•   输出功率：65W；

•   标称电流：3.42A；

•   空载待机：＜30mW。

  本篇新闻主要来源自大大通：

  基于onsemi NCP1341B1 65W Adapter电源方案
