数研所一项数字货币硬件钱包制备的发明专利授权

  4月28日，中国人民银行数字货币研究所、苏州清越光电科技股份有限公司、义乌清越光电技术研究院有限公司一项名为“一种数字货币硬件钱包及其制备方法”的发明取得专利授权。其申请于2021年11月1日，公布于2022年1月11日，涉及电子标签技术领域。

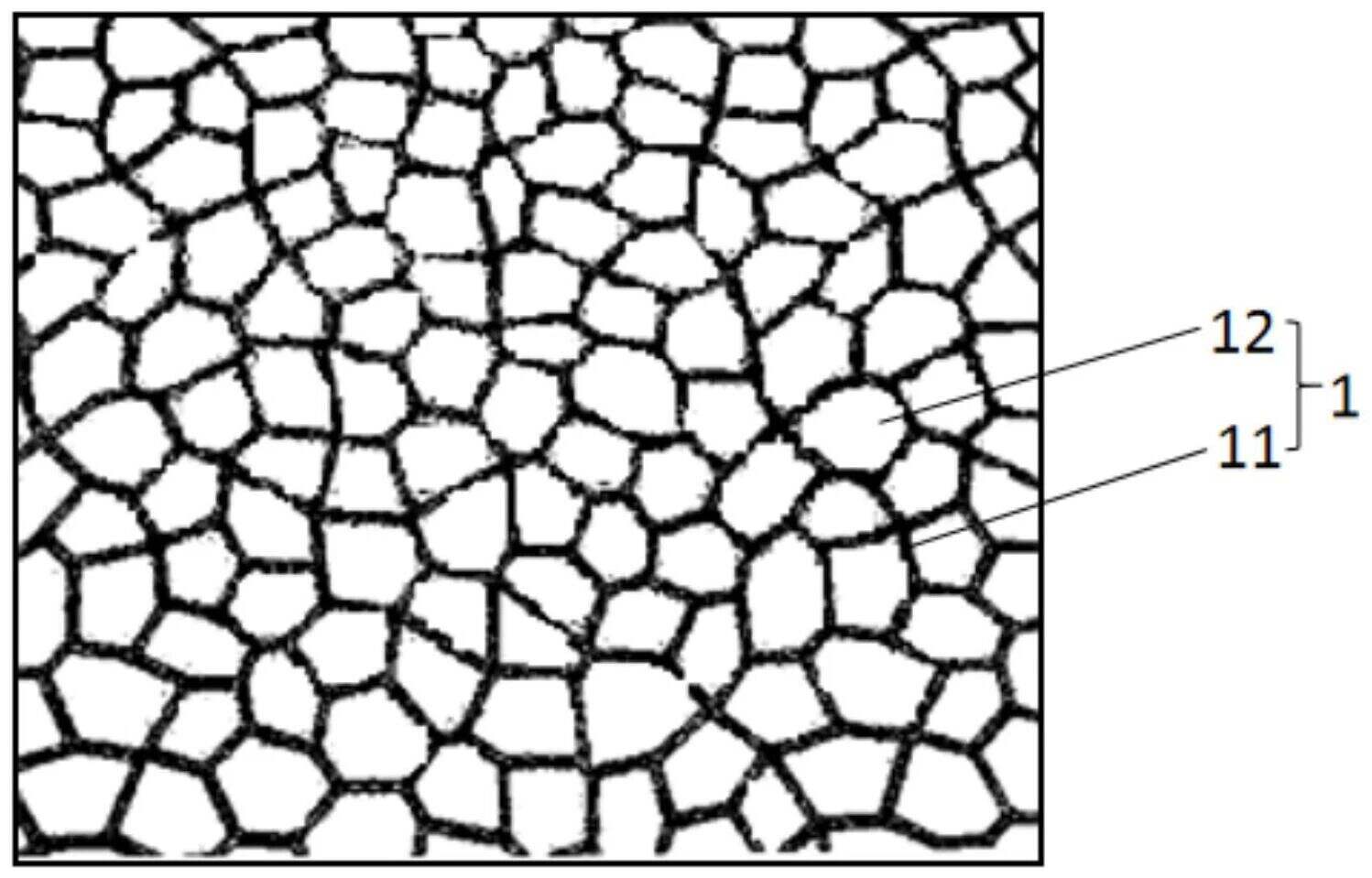

  摘要显示，数字货币硬件钱包包括标签层，标签层包括网状的发光层和由发光层围成的若干个网格，相邻网格具有不同的形状和/或面积。在进行数字货币交易时，发光层产生特定网状的光，交易终端接收上述光并对网状图案进行识别，当网状图案与储存在交易终端的网状图案匹配时，才允许进行数字货币交易，使数字货币交易具有一定的安全性；由于发光层中具有若干个网格，且相邻网格具有不同的形状和/或面积，难以制备出一个完全相同的发光层，使标签层难以复制，这使得数字货币硬件钱包难以进行伪造，从而提高了数字货币交易系统的安全性。

  更具体的，数字货币硬件钱包包括显示区和位于显示区侧部的非显示区，显示区适于显示交互界面，显示区设置有用于信息交互的显示结构；标签层位于非显示区。

  标签层还包括：图形化的绝缘层，绝缘层具有网状的缝隙，发光层位于缝隙中；相对设置的第三电极层和第四电极层，发光层位于第三电极层和第四电极层之间；绝缘层适于通过绝缘膜固化形成。

  此外，数字货币硬件钱包还包括：近场通信模块，近场通信模块与第三电极层和第四电极层电学连接，以为标签层供电。

  在进行数字货币交易时，数字货币硬件钱包与交易终端接触，交易终端提供射频场，近场通信模块将射频场转换为电能并传输到标签层，以使发光层产生特定网状的光；交易终端接收特定网状的光，并对网状图案进行识别，当网状图案与储存在交易终端的网状图案匹配时，才允许进行数字货币交易。

  据悉，绝缘层的材料包括丙烯酸树脂或者负性光刻胶；绝缘层的厚度为1μm-100μm；发光层的材料包括近红外发光材料，近红外发光材料包括量子点近红外发光材料、有机近红外发光材料、稀土掺杂近红外发光材料或近红外碳纳米材料。其中，量子点近红外发光材料包括CdTe/CdSe核壳结构；有机近红外发光材料包括吲哚菁绿；稀土掺杂近红外发光材料包括Er元素掺杂的NaYF4；近红外碳纳米材料包括单壁碳纳米管。

  权利要求书中在介绍数字货币硬件钱包的制备方法时提到，形成标签层的步骤还包括：在非显示区形成第三电极层；在非显示区形成第四电极层，第四电极层和第三电极层相对设置；在形成第三电极层的之后且在形成第四电极层之前，形成发光层。

  形成发光层的步骤则包括：在第三电极层上涂覆绝缘膜；对绝缘膜进行固化，以使绝缘膜形成图形化的绝缘层，绝缘层中具有网状的缝隙；在缝隙中形成发光层。

  当绝缘膜为丙烯酸树脂，绝缘膜的厚度为1μm-100μm，对绝缘膜进行固化的参数为：固化温度120℃-300℃，固化时间3min-15min。

  说明书提到该发明的背景为，数字货币是一种基于密码学的电子货币，央行数字货币已在一些城市进行试点，相关产业具有较大的发展前景。随着区块链行业的日渐成熟，数字货币市场的安全问题成了刻不容缓、亟待解决的问题。无数的数字资产丢失的事件证明了再安全的技术也不能百分之百无漏洞，只要接触网络，就会给黑客制造可乘之机。而数字货币硬件钱包将数字资产私钥单独储存在加密芯片中，与互联网隔离，一定程度上提高了数字货币的安全性。

  然而，目前数字货币硬件钱包能够进行伪造，降低了数字货币交易系统的安全性。该发明要解决的技术问题正是在于克服现有数字货币硬件钱包能够进行伪造的缺陷。

  说明书中还提到，显示结构在显示交互界面的同时，还能够激发标签层发光，因此无需额外设置激发标签层发光的结构，有利于简化数字货币硬件钱包的结构以及制备工艺；同时，由于标签层产生的红外光是不可见光，不会影响人眼获取交互界面的信息，便于进行数字货币交易，且难以由标签层产生的红外光获取到发光层的特定网状图案，从而提到了伪造的难度。
